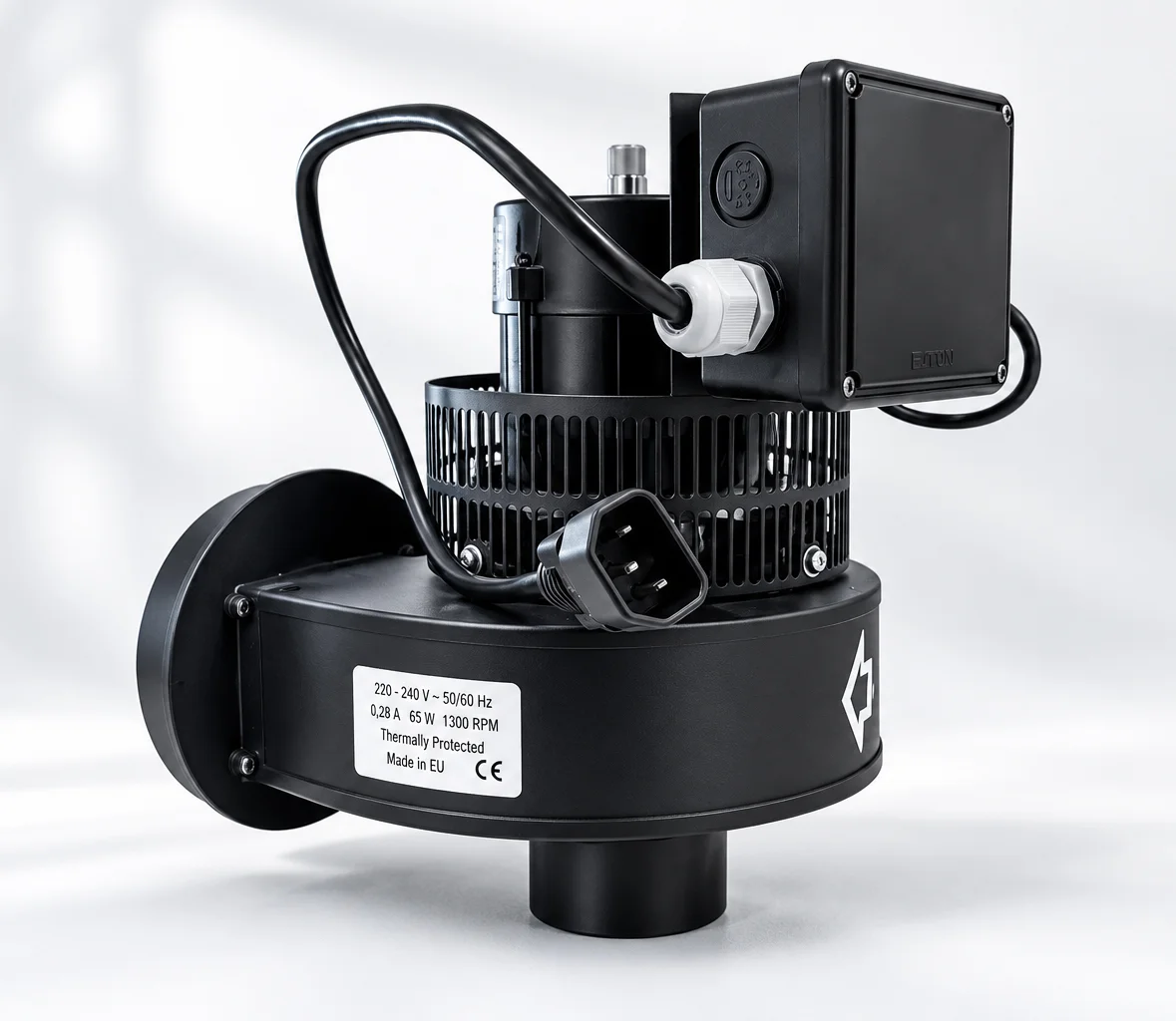

فن گرماتاب
فن گرماتاب از قطعات مهم و تأثیرگذار در عملکرد دستگاههای گرمایش تابشی است. استفاده از فن مناسب و باکیفیت، باعث ایجاد مکش مطلوب، عملکرد پایدار دستگاه و افزایش اطمینان از کارکرد سیستم گرماتاب میشود.
نصب و سرویس آسان
عملکرد پایدار
ساختار مقاوم
راندمان بالا
فن گرماتاب چیست؟

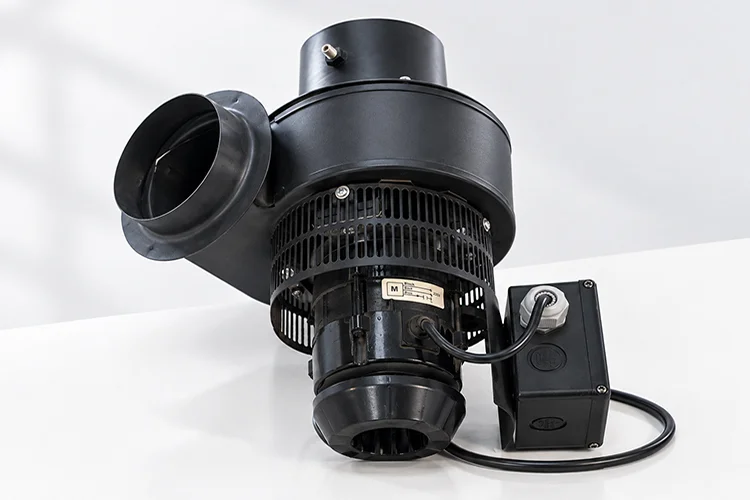

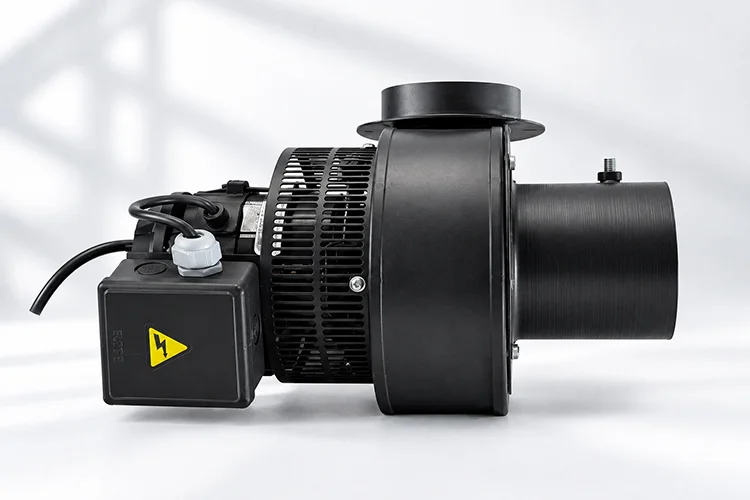

در بازار به فن گرماتاب اسامی مختلفی از جمله فن مکنده گرماتاب و یا موتور گرماتاب نیز گفته میشود. لوله های گرماتاب بر حسب مدل به صورت یو شکل یا خطی میباشد. یک سر دستگاه، مشعل گرماتاب نصب شده و در سر دیگر لوله فن گرماتاب نصب میشود. پس از روشن نمودن دستگاه از طریق کلید مینیاتوری، ابتدا فن دستگاه شروع به کار نموده و در داخل لولهها خلع نسبی ایجاد مینماید. پس از اطمینان از عدم روزنه و سوراخ در سطح لولهها توسط ایر سوئیچ، مشعل دستگاه شروع به کار مینماید. در طول روش بودن بخاری گرماتاب، فن دستگاه روشن بوده و محصولات احتراق را از لوله ها خارج مینماید. الکترو موتور فن مکنده گرماتاب از نوع مقاوم در برابر حرارت و بسیار با کیفیت میباشد.
فن گرماتاب یا همان فن مکنده گرماتاب از نوع فن های سانتریفیوز بوده و میتواند دمایی در حدود ۲۰۰ درجه سانتی گراد را تحمل نماید. فن گرماتاب قابلیت ایجاد اختلاف فشار درون لوله های تابشی به میزان ۵۰ میلی بار را دارا میباشد. انتخاب فن دستگاه میبایست متناسب با ظرفیت حرارتی و همچنین طول لوله های تابشی باشد. در صورتی که عملکرد فن دچار اختلال شود و میزان فشار مورد نیاز در درون لوله گرماتاب تامین نگردد دستگاه روشن نمیشود. همچنین در صورت ضعیف شدن قدرت فن، امکان گردش شعله به صورت کامل و همچنین خروج محصولات احتراق وجود نخواهد داشت. استفاده از الکترو موتور مرغوب و با کیفیت نقشی تعیین کننده در طول عمر دستگاه گرماتاب خواهد داشت. فن مکنده وظیفه تامین هوا و تخلیه محصولات احتراق را بر عهده دارد. الکتروموتور فن دستگاه تک فاز بوده و در مکانهای دارای رطوبت و شرایط خاص مانند استفاده از گرماتاب در گلخانهها میبایست از الکتروموتور (55IP) استفاده نمود. در نظر داشته باشید به منظور عملکرد ایمن و مطلوب گرماتاب حتما از فن اصلی و مرتبط با مدل دستگاه استفاده نمایید.

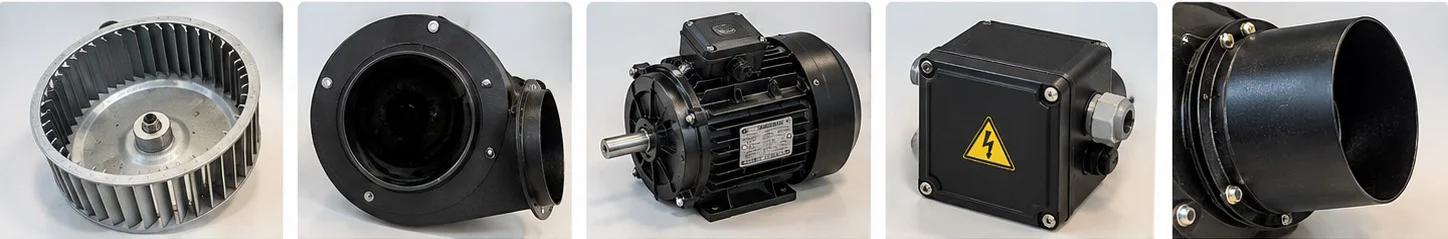

مجموعه حلزونی فن

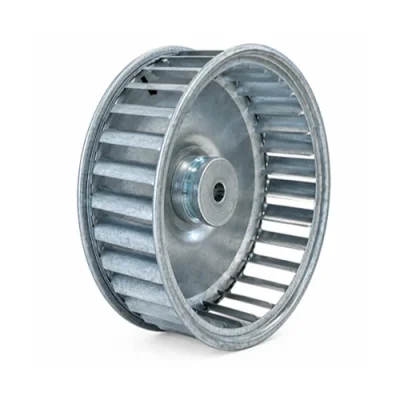

پره داخل حلزونی فن
پره داخل حلزونی فن همان قسمت چرخان داخل مجموعه حلزونی است که به محور موتور متصل میشود و با چرخش خود، هوا را مکش کرده و به سمت خروجی حلزونی هدایت میکند. طراحی و چرخش صحیح پره نقش مهمی در ایجاد دبی و فشار هوای موردنیاز مشعل دارد و در نتیجه به عملکرد صحیح فن و سیستم احتراق کمک میکند.
پروانه پلاستیکی پشت فن
پروانه پلاستیکی پشت فن، قطعهای چرخان در قسمت پشتی مجموعه فن گرماتاب است که با چرخش خود، جریان هوا را ایجاد مینماید تا دمای الکتروموتور را کاهش دهد. این پروانه به موتور فن متصل بوده و با کاهش دمای الکتروموتور موجب میگردد فن گرماتاب عملکرد مطلوب داشته باشد و هوای لازم برای عملکرد صحیح مشعل و تخلیه گازهای حاصل از احتراق به درستی تامین گردد.
سوکت مادگی وکابل فن
سوکت مادگی فن یک اتصال الکتریکی است که روی باکس مشعل قرار دارد و برای اتصال کابل موتور فن به مدار الکتریکی مشعل استفاده میشود. این سوکت امکان اتصال و جداسازی سریع و مطمئن فن را فراهم میکند و در زمان نصب، سرویس و تعویض فن، دسترسی و تعمیرات را آسانتر میسازد.

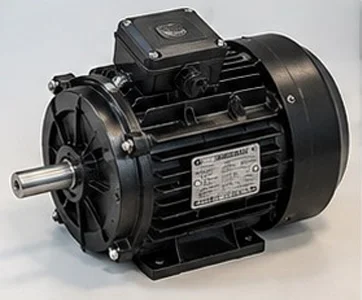

بوشن موتور فن
بوشن موتور فن قطعهای است که در محل اتصال و نصب موتور فن قرار میگیرد و برای ثابت نگهداشتن، همراستا کردن و ایجاد اتصال مناسب بین موتور و مجموعه فن استفاده میشود. این قطعه همچنین به کاهش لقی، لرزش و حرکت اضافی موتور در هنگام کار کمک میکند و باعث میشود محور موتور و پروانه فن در موقعیت صحیح قرار داشته باشند.
کاربرد اصلی: حفظ موقعیت و استحکام اتصال موتور فن و کمک به عملکرد روان و پایدار مجموعه فن.
