بخاری یا هیتر تابشی لولهای یکی از پرکاربردترین تجهیزات گرمایشی است که در سالنها و سوله های صنعتی، ورزشی، گلخانهها، سالنهای بزرگ و فضای باز رستوران و ویلا ها استفاده میشود. تعمیر بخاری تابشی لوله ای گازی و نگهداری این سیستمهای گرمایشی برای حفظ عملکرد بهینه و جلوگیری از بروز خرابیهای هزینهبر، ضروری است. علاوهبر اجزای اصلی نظیر لولهها، مشعل، رفلکتورها و سیستم تهویه، وجود عناصر الکتریکی مانند رله الکترونیکی یا همان برد الکترونیکی و ایرسوئیچ نقش مهمی در ایمنی و کارایی این دستگاه دارند. در این مقاله، علاوه بر موارد کلی تعمیر، نقش و تعمیر هر یک از اجزا بهطور کامل بررسی میشود. توصیه اکید میگردد کلیه دستگاهای گاز سوز میبایست توسط کارشناسان فنی که در این رابطه آموزشهای لازم را دیده اند صورت پذیرد و از انجام هرگونه سرویس و تعمیر بخاری تابشی لوله ای گازی توسط افراد بی تجربه جدا خودداری نمایید.
نقش و عملکرد رله و ایرسوئیچ در تعمیر بخاری تابشی لولهای گازی
رله در هیتر تابشی لولهای
رله یا برد الکترونیکی بخاری تابشی لوله ای گازی یک قطعه الکتریکی در سیستم کنترل هیتر تابشی است که جریانهای کوچک الکتریکی را تقویت کرده یا بهعنوان سوئیچ عمل میکند تا قطعات با توان بالاتر مانند مشعل یا فن را با توالی مخصوصی فعال کند.
وظایف اصلی رله الکترونیک
- کنترل جریان برق برد الکترونیک وظیفه دارد جریان الکتریکی بین تامینکننده و مصرفکننده (مثل مشعل یا فن) را مدیریت کند.
- در گرمایش تابشی اگر خطایی رخ دهد (مانند نقص در عملکرد مشعل یا فن)، رله وظیفه دارد جریان برق را قطع کند تا از آسیب دیدن دستگاه جلوگیری شود تا ایمنی به مخاطره نیفتد.
- تنظیم ارتباط بین بخشهای هیتر لوله ای با رله بوده و همچنین هماهنگی بین قطعات مختلف مثل ترموستات، فن، مشعل و ایرسوئیچ را فراهم میکنند.
نشانههای خرابی رله
- در صورتی که هیتر روشن نشود ممکن است رله الکترونیک در انتقال جریان برق به مشعل یا موتور فن دچار مشکل شده باشد.
- جابجا نصب شدن فاز و نول در دستگاه میتواند موجب شود تا رله دستگاه وارد عمل نشود.
- هنگام روشن شدن سیستم، صدای کلیک رله قابل تشخیص است. نبود یا تغییر این صدا میتواند نشاندهنده خرابی باشد.

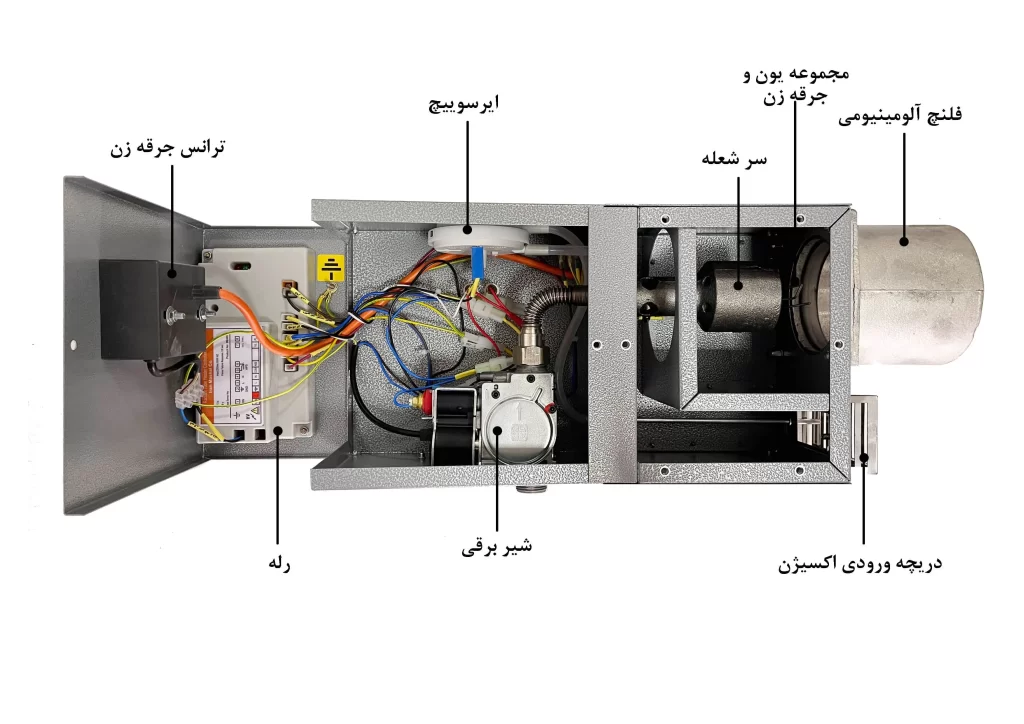

ایرسوئیچ در تعمیر بخاری تابشی لوله ای گازی
ایرسوئیچ یا پرشر سوئیج هوا در گرمایش تابشی سقفی لوله ای یکی از قطعات ایمنی میباشد که نقش مهمی در کنترل فشار هوا یا جریان هوا و اطمینان از عملکرد صحیح سیستم تهویه ایفا میکند. ایرسوئیچ بر مبنای فشار یا جریان هوا عمل میکند و دادههایی را به برد کنترلی دستگاه ارسال میکند.
وظایف اصلی ایرسوئیچ
- کنترل عملکرد فن: ایرسوئیچ بررسی میکند که فن هیتر بهدرستی کار کرده و جریان هوای کافی برای احتراق وجود داشته باشد.
- ایمنسازی اشتعال: اگر فشار یا جریان هوا کافی نباشد (بهخصوص در تهویه دود حاصل از احتراق)، ایرسوئیچ از روشن شدن مشعل جلوگیری میکند.
- پیشگیری از خطرات احتمالی: اگر دودکش مسدود باشد یا فن به درستی کار نکند، ایرسوئیچ اجازه روشن شدن هیتر را نمیدهد.
- در صورتی که هر گونه روزنه در لوله های دستگاه ایجاد شده باشد ایرسوئیچ یا همان پرشر سوئیچ اجازه روشن شدن و ورود گاز به مشعل را نمیدهد.
نشانههای خرابی ایرسوئیچ
عدم روشن شدن مشعل یا خاموش شدن ناگهانی: اگر ایرسوئیچ، فشار کافی جریان هوا را دریافت نکند، دستگاه روشن نمیشود یا بهصورت غیربهینه خاموش میشود.
- نشان دادن فشار هوای اضافی: در بعضی موارد، ایرسوئیچ تنظیمات اشتباه را گزارش داده و باعث بسته شدن اکسیژن لازم برای احتراق میشود.
- هر گز به پبچ تنظیم میزان سنجش فشار هوای ایرسوئیج دست نزنید.
عیبیابی رله و تعمیر بخاری تابشی لولهای گازی
مراحل تشخیص خرابی رله
- بررسی صدا
در هنگام روشن شدن هیتر، صدای کلیک رله را گوش کنید. اگر صدایی وجود ندارد، رله ممکن است خراب باشد.
- اندازهگیری ولتاژ
از یک مولتیمتر برای اندازهگیری جریان ورودی و خروجی رله استفاده کنید. اگر رله به درستی کار نمیکند، جریان به مصرفکننده (مانند مشعل یا فن) منتقل نمیشود.
- بررسی سیمکشی
اتصالات الکتریکی به رله را بررسی کنید. سیمهای شل، بریدهشده یا سوخته میتوانند عملکرد رله را مختل کنند.
تعمیر یا تعویض رله بخاری تابشی لوله ای گازی
اگر رله کوچک دچار خرابی شده است، بهتر است آن را با قطعه جدید تعویض کنید. این کار برای جلوگیری از آسیبهای بزرگتر مؤثر است. در برخی موارد، ممکن است لازم باشد برد کنترلی به همراه دسته سیم مشعل تعویض شود. برای تعویض رله، ابتدا برق دستگاه را قطع کنید. سپس سیمهای متصل به رله را جدا کرده و قطعه جدید را جایگزین کنید.
عیبیابی ایرسوییچ و تعمیر بخاری تابشی لولهای گازی
مراحل تشخیص خرابی ایرسوئیچ
- بررسی عملکرد فن
اگر فن مشکلی نداشته باشد اما ایرسوئیچ اجازه روشن شدن سیستم را ندهد، باید بررسی شود.
- اندازهگیری فشار
از یک گیج فشار استفاده کنید تا فشار هوای داخل سیستم را اندازه بگیرید و مطمئن شوید که ایرسوئیچ به درستی فشار را تشخیص میدهد.
- بررسی لولههای هوا
مسیر ورودی و خروجی متصل به ایرسوئیچ را بررسی کنید. هرگونه گرفتگی یا نشتی هوا میتواند عملکرد سوئیچ را مختل کند.
- تست اتصال ایرسوئیچ
از مولتیمتر برای بررسی سالم بودن اتصالات الکتریکی به ایرسوئیچ استفاده کنید.
تعمیر یا تعویض ایرسوئیچ
- از بازکردن ایرسوئیج و یا وارد نمودن هوای پر فشار به ورودی های آن به منظور رفع خرابی یا تمیز کاری جدا پرهیز نمایید.
- اتصالات لولههای هوا را چک کنید و در صورت وجود ایراد، آنها را رفع کنید (مانند تعویض شلنگهای ترکخورده).
- اگر ایرسوئیچ خراب یا فرسوده است، آن را تعویض کنید. این کار باید با توجه به مدل و مشخصات فنی دستگاه انجام شود.
روش نگهداری قطعات الکتریکی (رله و ایرسوئیچ)
برای کاهش احتمال خرابی رلهها و ایرسوئیچها، اقدامات زیر پیشنهاد میشود:
- بازبینی دورهای
هر شش ماه یک بار تمامی اجزای الکتریکی مانند رله و ایرسوئیچ را بازبینی کنید.
- پاکسازی سیستم تهویه
تمیز کردن فنها، مسیرهای هوا و دودکش از ورود گردوغبار به ایرسوئیچ جلوگیری میکند.
- استفاده از قطعات باکیفیت
قطعات تقلبی و غیر استاندارد ممکن است عمر مفید کوتاهتری داشته باشند.
- اطمینان از اتصالات مطمئن
اطمینان حاصل کنید که تمامی سیمها و لولهها بهدرستی متصل و سالم هستند.
نکات ایمنی هنگام تعمیر بخاری تابشی لوله ای گازی
هنگام تعمیر رله و ایرسوئیچ یا هر جزء دیگری از هیتر تابشی، این نکات ایمنی را رعایت کنید:
- برق و گاز را قطع کنید
قبل از شروع هر کاری، برق و گاز را قطع کنید تا خطر برقگرفتگی یا نشت گاز کاهش یابد.
- ابزار استاندارد استفاده کنید
برای باز و بسته کردن قطعات از ابزار دقیق و مناسب استفاده کنید.
- تماس با قطعات داغ
پس از خاموش کردن هیتر، اجازه دهید قطعات سرد شوند تا دچار سوختگی نشوید.
- عدم دستکاری قطعات پیچیده
اگر در تعمیرات تخصص کافی ندارید، از یک تکنسین ماهر کمک بگیرید.
جمعبندی
رلهها یا برد الکترونیکی و ایرسوئیچها بخش حیاتی هیترهای تابشی لولهای هستند که برای عملکرد صحیح و ایمنی دستگاه ضروریاند. خرابی این قطعات میتواند مشکلاتی نظیر روشن نشدن هیتر، ضعف در گرمادهی یا حتی خطرات جدیتر مثل نشت گاز ایجاد کند. با نگهداری منظم و تعمیر صحیح این اجزا، میتوانید عمر مفید دستگاه را افزایش داده و گرمایش محیط را به بهترین حالت ممکن برسانید. در نهایت، اگر به مشکلات پیچیدهتری برخورد کردید که قابل رفع توسط شما نبود، همواره توصیه میشود با کارشناسان این شرکت به شماره ۰۹۰۲۰۹۰۳۶۶۶ تماس بگیرید تا از عملکرد ایمن دستگاه اطمینان حاصل شود.
