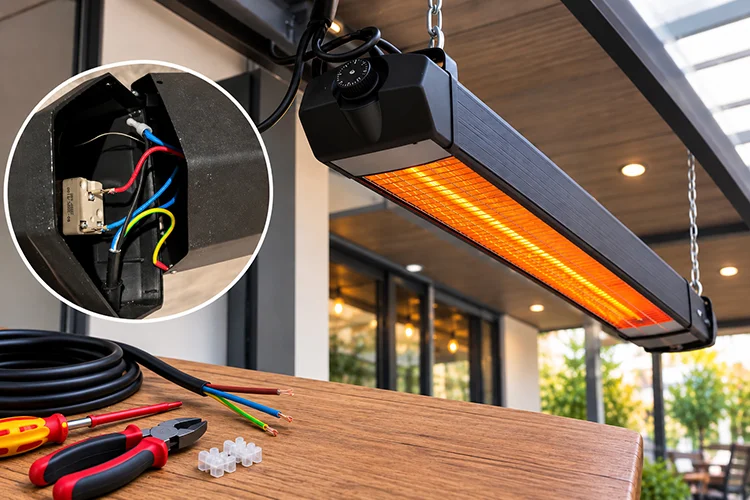

در بسیاری از پروژهها، بخاری برقی تابشی بهصورت دائمی روی دیوار یا سقف نصب و یا روی سه پایه مستقر میشود. در این حالت، بهترین روش آن است که برق دستگاه از یک مدار مستقل در تابلو برق تأمین شود. شماتیک ساده مدار برای نحوه کابل کشی بخاری برقی تابشی ۲۵۰۰ وات به صورت زیر است:
| تابلو برق ساختمان |
| فیوز مینیاتوری ۱۶ آمپر |
| کلید محافظ جان (RCD) |
| کابل مسی ۳*۲.۵ mm² |
| پریز ارتدار ۱۶ آمپر |
| دوشاخه استاندارد |
| بخاری برقی تابشی |
در این ساختار، هر یک از تجهیزات وظیفه مشخصی دارند. فیوز مینیاتوری از مدار در برابر اضافهبار و اتصال کوتاه محافظت میکند، کلید محافظ جان خطر برقگرفتگی را کاهش میدهد و کابل با سطح مقطع مناسب، جریان موردنیاز بخاری را بدون افزایش بیش از حد دما منتقل میکند.
اگر چند بخاری برقی تابشی نصب شود، چه باید کرد؟

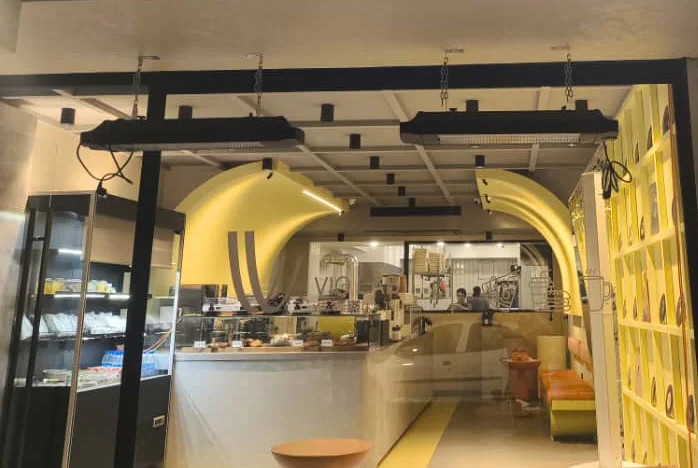

در بسیاری از رستورانها، کافیشاپها، تراسهای بزرگ و فضاهای روباز، به جای یک بخاری از چند بخاری برقی ایستاده فضای باز تابشی استفاده میشود. یکی از اشتباهات رایج این است که همه بخاریها به یک پریز یا یک مدار متصل میشوند.
به عنوان مثال:
- دو بخاری ۲۵۰۰ واتی حدود ۲۲ آمپر جریان مصرف میکنند.
- سه بخاری ۲۵۰۰ واتی حدود ۳۳ آمپر جریان مصرف خواهند داشت.
در چنین شرایطی استفاده از یک مدار ۱۶ آمپر یا یک پریز معمولی کاملاً غیراصولی است و باید برای هر بخاری برقی فضای باز ۲۵۰۰ وات ، مدار مستقل یا مدار مشترک طراحیشده با کابل و تجهیزات حفاظتی مناسب در نظر گرفته شود.
افت ولتاژ؛ موضوعی که معمولاً نادیده گرفته میشود
بسیاری از کاربران تنها به آمپر مصرفی بخاری توجه میکنند، در حالی که افت ولتاژ نیز نقش مهمی در عملکرد دستگاه دارد.هرچه طول کابل بیشتر باشد، مقاومت الکتریکی آن افزایش پیدا میکند و بخشی از انرژی به صورت گرما در کابل تلف میشود. نتیجه این اتفاق میتواند شامل موارد زیر باشد:
- کاهش توان گرمایشی بخاری
- افزایش دمای کابل
- کاهش راندمان سیستم
- استهلاک بیشتر اتصالات
به همین دلیل، در پروژههایی که فاصله تابلو برق تا محل نصب زیاد است، افزایش سطح مقطع کابل میتواند عملکرد هیتر تابشی برقی را بهبود دهد.
چرا کابل ضخیمتر، ایمنی بیشتری ایجاد میکند؟
گاهی تصور میشود استفاده از کابل ۲.۵ میلیمتر مربع برای یک بخاری ۲۵۰۰ واتی هزینه اضافی است. در واقع، کابل با سطح مقطع بیشتر مزایای زیر را به همراه دارد:
- افت ولتاژ کمتر
- عبور جریان با دمای پایینتر
- افزایش عمر کابل
- افزایش عمر پریز و دوشاخه
- کاهش احتمال شل شدن اتصالات
- کاهش خطر آتشسوزی
به همین دلیل، در بسیاری از پروژههای حرفهای، حتی زمانی که کابل ۱.۵ میلیمتر مربع از نظر ظرفیت جریان پاسخگو است، کابل ۲.۵ میلیمتر مربع به عنوان گزینه مطمئنتر انتخاب میشود.
نمونه محاسبه واقعی از نصب بخاری برقی تابشی
فرض کنید یک رستوران قصد نصب یک بخاری برقی فضای باز رستوران ۲۵۰۰ وات را در تراس خود دارد.
مشخصات پروژه
- توان بخاری: ۲۵۰۰ وات
- ولتاژ برق: ۲۳۰ ولت
- فاصله تابلو برق تا بخاری: ۱۸ متر
- مدت استفاده: روزانه ۸ ساعت
انتخاب تجهیزات
- کابل پیشنهادی: ۳×۲.۵ میلیمتر مربع مسی
- فیوز: ۱۶ آمپر
- پریز: ۱۶ آمپر ارتدار
- مدار: اختصاصی
در این شرایط، سیستم با افت ولتاژ مناسب، دمای کاری ایمن و قابلیت بهرهبرداری مداوم طراحی خواهد شد.
اگر بخاری در فضای باز نصب شود چه تفاوتی دارد؟
یکی از مزایای بخاری برقی ایستاده فضای باز ، امکان استفاده در فضاهای نیمهباز و روباز است؛ اما تجهیزات برقی آن نیز باید متناسب با شرایط محیط انتخاب شوند.
در فضاهای باز بهتر است:
- پریز دارای درپوش محافظ باشد.
- اتصالات در معرض باران یا شستوشو قرار نگیرند.
- کابل از نوع مقاوم در برابر نور خورشید و رطوبت انتخاب شود.
- محل نصب به گونهای باشد که کابل تحت کشش یا ضربه قرار نگیرد.
پرسشهای متداول
آیا هیتر برقی تابشی ۲۵۰۰ وات را میتوان به پریز معمولی وصل کرد؟
اگر پریز استاندارد ۱۶ آمپر، دارای اتصال ارت و سیمکشی مناسب باشد، بله. اما در صورت فرسودگی پریز یا سیم کشی قدیمی، بهتر است قبل از استفاده و رااه اندازی هیتر برقی تابشی ۲۵۰۰ وات وضعیت مدار توسط برقکار بررسی شود.
آیا کابل ۱.۵ برای بخاری ۲۰۰۰ وات مناسب است؟
در مسیرهای کوتاه و با شرایط استاندارد ممکن است قابل استفاده باشد، اما برای کارکرد طولانی و کاهش افت ولتاژ، استفاده از کابل ۲.۵ میلیمتر مربع توصیه میشود.
آیا استفاده از سیم سیار برای بخاری برقی مجاز است؟
در صورت اجبار، تنها از سیم رابط استاندارد با کابل مسی ۲.۵ میلیمتر مربع و دوشاخه و پریز ۱۶ آمپر استفاده شود. استفاده از سیمهای نازک یا حلقهشده میتواند باعث افزایش دما و کاهش ایمنی شود.
آیا بخاری برقی تابشی به ارت نیاز دارد؟
بله. اتصال ارت یکی از مهمترین الزامات ایمنی در تجهیزات برقی است و در صورت بروز اتصال داخلی، خطر برقگرفتگی را به میزان قابل توجهی کاهش میدهد.
چگونه داغ شدن پریز بخاری برقی تابشی را بررسی کنیم؟
پس از نصب گرماتاب برقی تابشی، بهتر است در اولین روز استفاده، عملکرد مدار برق بررسی شود.
روش کار بسیار ساده است:
- بخاری را حدود ۳۰ تا ۴۵ دقیقه روشن نگه دارید.
- بدنه پریز، دوشاخه و کابل را با دست لمس کنید.
- اگر فقط کمی گرم باشند، طبیعی است.
- اگر دمای آنها به اندازهای باشد که نتوان دست را چند ثانیه روی آن نگه داشت، باید مدار بررسی شود.
افزایش بیش از حد دمای پریز معمولاً یکی از دلایل زیر را دارد:
- کیفیت پایین پریز
- شل بودن پیچهای اتصالات
- اکسید شدن کنتاکتهای پریز
- استفاده از کابل با سطح مقطع نامناسب
- استفاده از سهراهی غیراستاندارد
در چنین شرایطی، ادامه استفاده از بخاری میتواند باعث آسیب به اتصالات و حتی ایجاد خطر آتشسوزی شود.
آیا دوشاخه بخاری برقی تابشی نیز اهمیت دارد؟
بله. در بسیاری از موارد، کیفیت دوشاخه به اندازه کیفیت کابل اهمیت دارد. ویژگیهای یک دوشاخه مناسب عبارت است از:
- تحمل جریان ۱۶ آمپر
- بدنه مقاوم در برابر حرارت
- پینهای برنجی با کیفیت
- اتصال محکم به پریز
- پیچهای داخلی مقاوم در برابر شل شدن
استفاده از دوشاخههای بیکیفیت میتواند باعث ایجاد جرقه، افزایش مقاومت الکتریکی و داغ شدن محل اتصال شود.
آیا افزایش ضخامت کابل باعث کاهش مصرف برق میشود؟
یکی از باورهای اشتباه این است که استفاده از کابل ضخیمتر باعث کاهش مصرف برق بخاری میشود. واقعیت این است که مصرف برق بخاری برقی فضای باز پایه دار به توان الکتریکی آن بستگی دارد، نه به ضخامت کابل.
اما استفاده از کابل مناسب باعث میشود:
- افت ولتاژ کمتر شود.
- انرژی کمتری در مسیر انتقال تلف شود.
- بخاری با ولتاژ مناسب کار کند.
- راندمان واقعی دستگاه حفظ شود.
بنابراین، اگرچه کابل ضخیمتر مصرف برق را کاهش نمیدهد، اما از اتلاف انرژی و افت عملکرد سیستم جلوگیری میکند.
چه عواملی باعث افزایش دمای کابل میشوند؟
دمای کابل تنها به جریان عبوری بستگی ندارد. عوامل متعددی در افزایش دمای آن نقش دارند، از جمله:
- طول زیاد کابل
- عبور کابل از داخل لولههای پر از سیم
- دمای بالای محیط
- کیفیت پایین هادی مسی
- شل بودن اتصالات
- استفاده از کابلهای غیراستاندارد
- روشن بودن طولانیمدت بخاری
به همین دلیل، انتخاب کابل تنها بر اساس عدد آمپر، روشی اصولی نیست.
جدول عیبیابی سریع
| مشکل مشاهدهشده | علت احتمالی | راهکار پیشنهادی |
| داغ شدن پریز | اتصال ضعیف یا پریز بیکیفیت | تعویض پریز استاندارد |
| داغ شدن دوشاخه | کیفیت پایین دوشاخه | استفاده از دوشاخه ۱۶ آمپر استاندارد |
| کاهش گرمایش بخاری | افت ولتاژ | بررسی طول مسیر و افزایش سطح مقطع کابل |
| قطع شدن مداوم فیوز | اضافهبار مدار | اختصاص مدار مجزا برای بخاری |
| داغ شدن سیم رابط | سطح مقطع کم یا کیفیت پایین | استفاده از کابل ۲.۵ میلیمتر مربع |
در صورت بروز مشکلاتی مانند روشن نشدن دستگاه، کاهش توان گرمایشی یا خرابی المنت، آشنایی با روشهای تعمیر بخاری تابشی برقی میتواند به عیبیابی سریعتر و جلوگیری از آسیبهای بیشتر به دستگاه کمک کند. جهت تعمیرات و سرویس بخاری برقی تابشی با شماره 09020903666 تماس بگیرید.
نکات طلایی برای افزایش ایمنی بخاری برقی تابشی
✔ از کابل مسی استاندارد استفاده کنید.
✔ برای بخاریهای ۲۰۰۰ تا ۳۰۰۰ وات از کابل ۳×۲.۵ میلیمتر مربع استفاده کنید.
✔ از اتصال چند وسیله پرمصرف به یک مدار خودداری کنید.
✔ از سهراهیهای بیکیفیت استفاده نکنید.
✔ سالی یکبار اتصالات پریز و تابلو برق را بررسی کنید.
✔ در فضاهای روباز از تجهیزات دارای درجه حفاظت مناسب (IP) استفاده کنید.
✔ بخاری را فقط به پریز ارتدار متصل کنید.
جمعبندی
بخاری برقی تابشی از جمله تجهیزات گرمایشی است که به دلیل مصرف توان نسبتاً بالا و کارکرد مداوم، نیازمند یک سیستم برقرسانی استاندارد است. انتخاب صحیح کابل، فیوز، پریز و مدار اختصاصی نه تنها باعث افزایش راندمان گرمایشی میشود، بلکه از گرم شدن بیش از حد سیمکشی، آسیب به تجهیزات و بروز حوادث احتمالی نیز جلوگیری میکند.
برای اکثر بخاریهای برقی تابشی با توان ۲۰۰۰ تا ۳۰۰۰ وات که در منازل، تراسها، رستورانها و فضاهای نیمهباز استفاده میشوند، کابل مسی ۳×۲.۵ میلیمتر مربع، فیوز ۱۶ آمپر و پریز ارتدار استاندارد انتخابی مطمئن و متداول است. البته در پروژههای بزرگ یا مسیرهای طولانی، طراحی مدار باید با توجه به شرایط واقعی و محاسبات فنی انجام شود.
