گرماتاب گازی

گرماتاب از سری تولیدات شرکت ایران مشعل بوده که با برند ثبت شده گرماتاب عرضه میگردد. گرماتاب گازی در مدل‌ها و ظرفیت های مختلف تولید میگردد. مصرف این دستگاه گاز شهری با فشار گاز خانگی در حدود 18 میلی بار می‌باشد. مصرف گاز گرماتاب‌ها از 1.2 الی 6.1 متر مکعب بر ساعت میباشد. میزان مصرف گاز در بخاری تابشی گرماتاب نسبت به سایر سیستم های گرمایشی بسیار بهینه‌تر می باشد و در صورت تامین گرمایش با این نوع سیستم میتوان حداقل 50 درصد در مصرف گاز صرفه جویی نمود.

کارشناسی و بازدید از محل مشتریان به منظور انتخاب مدل گرماتاب مناسب به صورت رایگان توسط کارشناسان فنی شرکت صورت میپذیرد.

انواع گرماتاب گازی

• گرماتاب سقفی لوله‌ای یو شکل
• گرماتاب تابشی گازی با لوله‌های خطی
• گرماتاب سرامیکی گازی
• گرماتاب دکوراتیو گازی

مشخصات گرماتاب مدل UT

مدل	15UT	22UT	35UT	40UT	50UT	65UT
ظرفیت حرارتی بر حسب کیلو وات	15	22	35	40	50	65
ظرفیت حرارتی بر حسب کیلو کالری	12900	20000	30000	34400	45000	58500
گاز مصرفی بر حسب m3/h	1/4	1/2	3/8	3/8	4/7	6/1
طول (متر)	2/90	5/24	5/89	5/89	7/62	9/31
عرض (سانتی متر)	49	49	67	67	67	67
وزن دستگاه (کیلوگرم)	35	63	78	80	100	122
ارتفاع نصب سقفی	2/70	3/60	4/30	4/30	5/70	7/50
ارتفاع نصب دیواری	2/10	3	3/6	3/6	5	6/5
فاصله ایمنی تا بالای دستگاه	50	50	50	50	50	50
فاصله ایمنی زیر لوله آتشخوار	80	125	150	210	210	280

مشخصات گرماتاب مدل SL

مدل	22SL	35SL	40SL	50SL	65SL
ظرفیت حرارتی بر حسب کیلو وات	22	35	40	50	65
ظرفیت حرارتی بر حسب کیلو کالری	20000	30000	34400	45000	58500
گاز مصرفی بر حسب m3/h	1/2	3/8	3/8	4/7	6/1
طول (متر)	8/02	12/62	12/70	15/15	18/6
عرض (سانتی متر)	29/5	46	46	46	46
وزن دستگاه (کیلوگرم)	72	117	118	118	122
ارتفاع نصب سقفی	3/60	4/3	4/3	5/7	7/5
ارتفاع نصب دیواری	3	3/6	3/6	5	6/5
فاصله ایمنی تا بالای دستگاه	50	50	50	50	50
فاصله ایمنی زیر لوله آتشخوار	125	150	210	210	280

مشخصات گرماتاب مدل دکوراتیو و سرامیکی

مدل	30 دکوراتیو	35 دکوراتیو	40 دکوراتیو	سرامیکی
ظرفیت حرارتی بر حسب کیلو وات	30	35	40	11
ظرفیت حرارتی بر حسب کیلو کالری	25700	30000	34400	11000
گاز مصرفی بر حسب m3/h	2/8	3/3	3/8	1/05
طول (متر)	4	4/70	5/70	0.9
عرض (سانتی متر)	75	75	75	54
وزن دستگاه (کیلوگرم)	84	96	110	23
ارتفاع نصب سقفی	3	3/5	3/5	–
ارتفاع نصب دیواری	3	3/5	3/5	2/2

نحوه نصب گرماتاب گازی

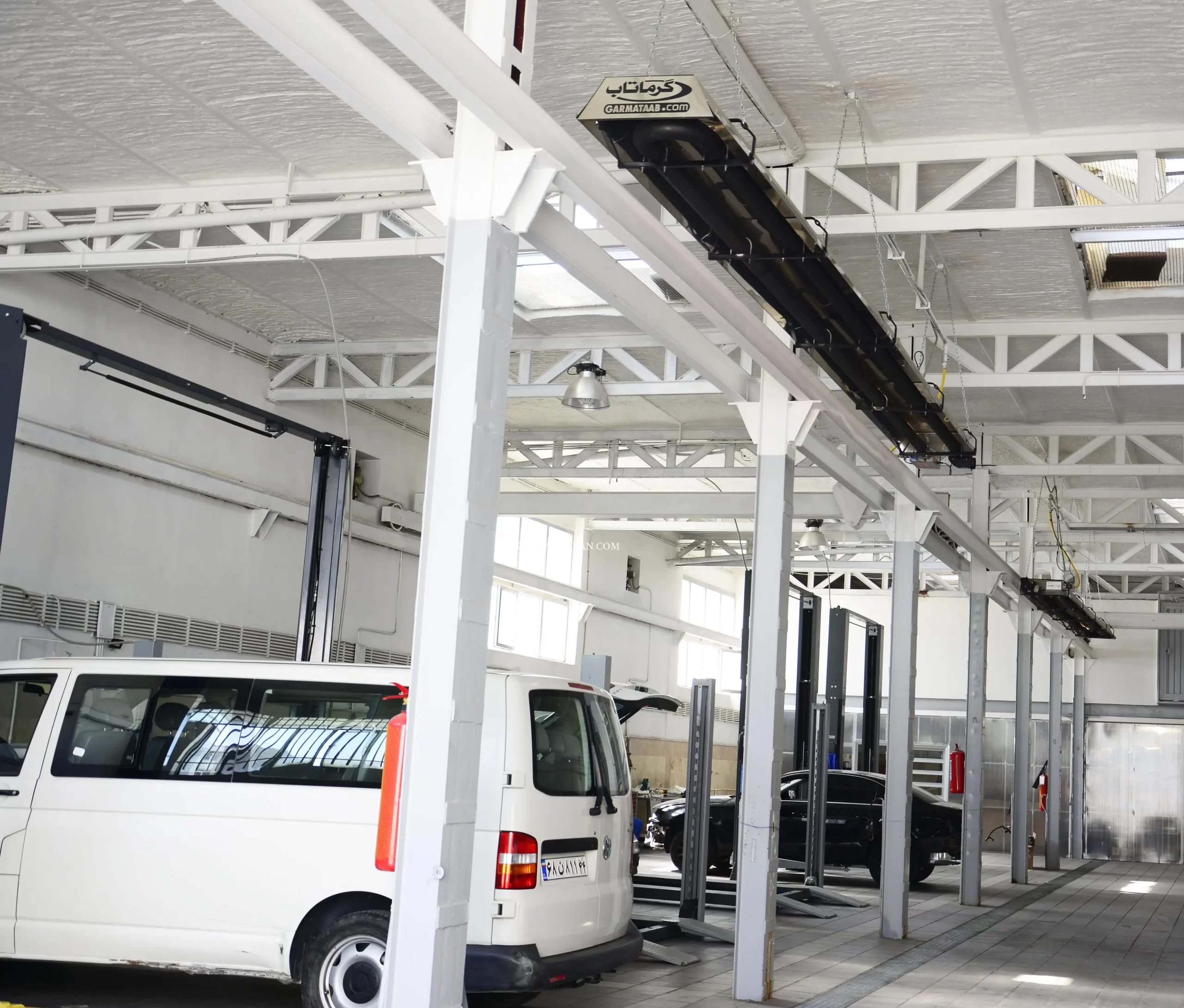

کلیه گرماتاب ها به دو صورت آویز از سقف توسط زنجیر و یا نصب به صورت زاویه دار بر روی دیوار صورت می‌پذیرد. از اینرو با توجه به وضعیت نصب آنها بسیاری از کارشناسان به این نوع دستگاه گرماتاب گازی سقفی می‌گویند. نامهای دیگری که در صنعت تاسیسات به این نوع سیستم ها گفته میشود گرماتاب لوله ای یا تشعشعی می باشد.

به منظور انجام لوله کشی گاز برای سیستم گرماتاب سقفی گازی رعایت الزامات استانداردهای شرکت ملی گاز ضروری بوده و میبایست این امر توسط پیمانکاران دارای صلاحیت انجام پذیرد. انجام عملیات لوله کشی گاز با سایز و قطر لوله‌ی مناسب،  طبق جداول منتشر شده توسط شرکت ملی گاز ایران صورت میپذیرد. برای هر دستگاه گرماتاب نصب یک شیر گاز در ارتفاع و در فاصله یک متری دستگاه ضروری میباشد.

نصب رگولاتور و یا در صورت نیاز یک استابلایزر یا گاورنر به منظور تثبیت فشار گاز پیشنهاد میگردد. انجام صحیح لوله کشی گاز گرماتاب که مصرف اصلی آن گاز طبیعی با فشار گازی در حدود 18 میلی بار میباشد در  راندمان و عملکرد بهینه دستگاه‌ها نقشی انکار ناپذیر دارد.

مقایسه مصرف گرماتاب گازی  سقفی با بخاری صنعتی یا یونیت هیتر

فرض کنیم مد نظر داریم تامین گرمایش یک سوله صنعتی را طراحی نماییم. در صورتی که سالن صنعتی در طول شبانه روز به مدت زمان 8 ساعت فعالیت داشته و در طول ماه 26 روز کاری وجود دارد. اگر مدت زمان استفاده از گرماتاب در طول سال را 4 ماه منظور نماییم این بدان معنی است که ما مدت زمان 4 ماه در سال در آب و هوای ایران نیاز به سیستم گرمایشی داریم.

همچنین اگر فرض کنیم در مدت زمان غیر کاری که 16 ساعت در روز میباشد بخواهیم سامانه هوای گرم را با 50 درصد ظرفیت استفاده نماییم محاسبات مصرف انرژی به شرح فوق خواهد بود.

 در این مقاله ارزش حرارتی گاز طبیعی در ایران را معادل  kcal/ m³ 8500 در نظر میگیریم. نتایج استفاده از سیستم گرماتاب در تامین گرمایش بیانگر صرفه جویی حاصل از مصرف گاز به میزان حداقل 70 درصد خواهیم بود.

ممیزی مصرف برق در گرماتاب گازی و مقایسه آن با موتورخانه مرکزی

مصرف برق در موتورخانه مرکزی که به منظور تامین گرمایش یک سوله صنعتی احداث میکنیم به شرح زیر میباشد.

• الکترو موتورهای مشعل ها
• الکتروموتورهای پمپ های گردش سیال واسطه
• الکتروموتورهای دستگاه‌های توزیع گرما (یونیت هیترهاء هواسازها و …)
• برق مصرفی سامانه‌‎ی کنترل خودکار (اتوماتیک) (شیر برقی، دمپر موتور و …)
• مصارف عمومی برق موتورخانه مرکزی (شامل روشنایی، اگزوزفن و سایر موارد)

این مقاله را نیز بخوانید : بخاری صنعتی

بررسی یک نمونه

مصرف برق موتورخانه مرکزی با فرض اینکه 16 یونیت هیتر در سالن نصب باشد و هر یونیت هیتر با ظرفیت 4000 حرارتی کیلو کالری بر ساعت و قدرت موتور نیم اسب بخار و با در نظر گرفتن ۳ دستگاه پمپ سیرکولاسیون در موتورخانه با قدرت 5 کیلو وات و توان الکتروموتور 3 کیلو وات برای مشعل گازسوز در مجموع معادل ۲۴ کیلو وات خواهد بود. حال با در نظر گرفتن مدت زمان کاری فوق اللذکر، مصرف برقی معادل ۳۹۷۳۶ کیلو وات ساعت را در فصل سرما موجب می شود.

این در حالی است که سیستم گرماتاب فقط یک دهم کیلو وات مصرف برق داشته که با در نظر گرفتن 9 دستگاه گرماتاب به ظرفیت 34400  کیلو کالری بر ساعت برای این سالن، مجموع برق مصرفی برای کل سیستم گرماتاب در فصل سرما 749 کیلو وات بر ساعت خواهد بود.

با در نظر قرار گرفتن محاسبات فوق، تامین گرمایش با استفاده از گرماتاب سقفی گازی چیزی در حدود  نود و هشت درصد صرفه جویی در میزان مصرف برق را خواهیم داشت. در جدول زیر میزان مصرف گاز و برق این تامین گرمایش با استفاده از گرماتاب سقفی گازی و یا سیستم جابجایی هوای گرم مانند موتورخانه مرکزی را مقایسه خواهیم نمود.

مصرف گاز و برق	سامانه‌ی گرماتاب	سامانه‌ی هوای گرم	درصد کاهش مصرف
میزان مصرف گاز در یک فصل	28427	125757	77
میزان مصرف برق در یک فصل (KWH)	749	29726	98

مقایسه هزینه های تامین گرمایش گرماتاب گازی در مقایسه با موتورخانه مرکزی و یونیت هیتر

علاوه بر صرفه جویی بالای مصرف انرژی حاصل از تامین گرمایش با استفاده از سیستم گرماتاب گازی، میبایست به کاهش هزینه هایی همچون، هزینه های تجهیزات و اجرا، هزینه های تعمیر و نگهداری و هزینه های آب مصرفی در سامانه های هوای گرم نیز در کاهش هزینه های گرماتاب لوله ای گازی نسبت به موتورخانه های مرکزی و یونیت هیتر نیز توجه نمود.

طراحی و چیدمان و همچنین انتخاب مدل و تعداد مناسب برای تامین گرمایش یک سوله صنعتی با استفاده از گرماتاب توسط این نمایندگی به صورت رایگان صورت میپذیرد. در جدول زیر میتوانید مقایسه‌ی نسبی سایر هزینه ها در دو سیستم مختلف گرمایشی را ملاحظه نمایید.

علاوه بر موارد مرتبط با هزینه ها میبایست به هزینه های دیگری همچون عدم تجمع کارگران در کنار بخاری های کارگاهی و افزایش بازدهی کارکنان در فضاهای صنعتی، سرعت بالای تامین گرمایش، عدم اشغال فضای فیزیکی، مستقل بودن هر دستگاه گرماتاب ، رشد مطلوب تر طیور در مرغداری ها، تسریع رشد گیاهان در گلخانه ها نیز بر بهره وری سامانه های گرماتاب نسبت به سامانه های هوای گرم اشاره نماییم.

انواع سامانه های گرمایشی	سامانه گرماتاب	سامانه هوای گرم	درصد کاهش هزینه
هزینه‌ی طراحی	0	100	100
تجهیزات	40-60	100	40-60
هزینه اجرا	10	100	90
تعمیر و نگهداری	5	100	95
سوخت مصرفی	30-50	100	50-70
برق مصرفی	10	100	90
آب مصرفی	0	100	100

قطعات و اجزای تشکیل دهنده گرماتاب گازی لوله ای یا سقفی

هیتر تابشی یا همان بخاری تابشی گرماتاب، امواج مادون قرمز را به اجسام از طریق ایجاد چتر حرارتی ساطع مینماید. انواع گرماتاب با توجه به ظرفیت حرارتی و طول آنها طبقه بندی میگردد. استفاده از هر مدل میبایست بر اساس نوع کاربری و ارتفاع قابل نصب باشد. به طوری که عموما در سالن‌های صنعتی و ورزشی و همچنین فضاهای باز از مدل‌های یو شکل استفاده شده و در سالن‌های گلخانه و مرغداری بیشتر از نوع گرماتاب خطی استفاده میشود.

بخاری‌ تابشی گرماتاب گازی از مشعل، شیلنگ گاز، گاورنر، زنجیر، رفلکتور، توربولاتور، لوله‌های آتشخوار و فن مکنده تشکیل شده‌ است. به منظور اخذ اطلاعات بیشتر در خصوص قطعات گرماتاب میتوانید به صفحه مربوطه مراجعه نمایید. از مزایای مهم تامین گرمایش با استفاده از گرماتاب میتوان به عدم نیاز به موتورخانه و فضای فیزیکی اشاره نمود. پایین بودن هزینه‌های نگهداری و تعمیرات، مستقل بودن هر دستگاه، امکان تامین گرمایش به صورت موضعی از مزایای مهم گرماتاب سقفی گازی میباشد. انتخاب هیتر تابشی گرماتاب مناسب با کاربری و نحوه چیدمان توسط کارشناسان و تکنسین‌های فنی ما به صورت رایگان ارایه میگردد.

مشعل گرماتاب

مصرف انرژی در مشعل گرماتاب، گاز شهری با فشار گاز خانگی میباشد.  قطعات مصرفی داخل مشعل تماما از برندهای معتبر اروپایی همچون شرکت sit  ایتالیا میباشد. مشعل گرماتاب گازی از قطعاتی همچون پرشر سوئیچ، شیر برقی گازی، جرقه زن، رله و دیگر قطعات تشکیل شده است.

لوله آتشخوار سیستم گرماتاب

لوله آتشخوار از جنس استنلس استیل یا آلومینایز می‌باشد و سایز لوله‌ها در طول مسیر رفت و برگشت یکسان بوده و اختلاف ابعادی و سایزی ندارد. جنس لوله های آتشخوار گرماتاب به گونه ای است که مقاوم در برابر حرارت بوده به طوری که این لوله ها میتوانند دمایی معادل 450 درجه سانتی گراد را مقاومت داشته باشند. در محیط هایی همچون استخر ها که رطوبت بالا وجود داشته و احتمال خوردگی لوله های دستگاه وجود دارد ضروری است جنس لوله ها تماما از استنلس استیل 304 نگیر باشد.

رفلکتور گرماتاب

رفلکتور از جنس استیل براق بوده و وظیفه آن ایجاد چتر حرارتی و گسیل نمودن امواج تابشی است. شکل ظاهری رفلکتورها به منظور افزایش گستره چتر حرارتی به شکل ذوزنقه میباشد.

فن گرماتاب

فن وظیفه حرکت شعله درون لوله ها و همچنین تخلیه محصولات احتراق را به عهده دارد و به جهت مکش هوای گرم میبایست مقاوم در برابر حرارت باشد و در مقابل ورود جریان هوای گرم دچار خرابی نشده و مدت زمان زیادی کار کند. مصرف انرژی فن، برق شهری به میزان حداکثر 100 وات میباشد.

قیمت گرماتاب سقفی گازی

قیمت سیستم گرماتاب گازی بر حسب ظرفیت حرارتی و ابعاد آن مختلف میباشد. نکته مهم آن است که گرماتاب با برند اصلی آن و استفاده از قطعات اصلی صرفا توسط نمایندگی های رسمی ارایه میگردد. متاسفانه برخی از شرکتها اقدام به فروش بخاری تابشی با استفاده از قطعات اصلی با نام گرماتاب مینمایند که ضروری است مشتریان محترم به آن توجه نمایند. قیمت گرماتاب با قطعات اصلی طبیعتا گرانتر از سایر برند های متفرقه میباشد.

خدمات پس از فروش تضمین شده توسط نمایندگی های گرماتاب در سراسر کشور رضایت مندی مشتریان را در طول بیش از دو دهه از تولید و عرضه گرماتاب توسط شرکت ایران مشعل را در پی داشته است. نکته حائز اهمیت در خرید دستگاه گاز سوز که امنیت در آن از اهمیت بالایی برخوردار میباشد کیفیت بالای محصول بوده و پس از آن میتوان نسبت به بررسی قیمت ها توجه نمود.

خدمات پس از فروش گرماتاب گازی سقفی

کلیه محصولات شرکت ایران مشعل دارای 5 سال گارانتی فن و مشعل و 15 سال خدمات پس از فروش میباشد. در صورت نیاز به سرویس و تعمیر توصیه میگردد حتما از کارشناسان ذی صلاح شرکت گرماتاب و یا نمایندگی های مجاز سراسر کشور استفاده نمایید. با توجه به گاز سوز بودن این سیستم ضروری است از قطعات اصلی استفاده شود. هر گونه تنظیم مشعل گرماتاب میبایست در آزمایشگاه معتبر شرکت با ابزارهای استاندارد و کالیبره صورت پذیرد.
