بخاری و هیتر گلخانه

از بخاری گلخانه با دو مدل متنوع به منظور تامین گرمایش سالن گلخانه استفاده میشود. معروفترین نوع بخاری گلخانه در ایران برند گرماتاب است. نوع اول گرمایش را از طریق جابجایی هوای گرم به محیط منتقل مینماید و مدل دیگر بر اساس انتشار امواج تابشی و مادون قرمز گرمایش را تامین مینماید. در این مطلب قصد داریم بخاری گلخانه که بر اساس مدل گرمایش انتقال حرارت تابش میباشد را معرفی نماییم.

بخاری گلخانه

این نوع  بخاری در ارتفاع و  از سقف سازه گلخانه آویزان میشود. در مشعل این نوع بخاری تابشی، گاز و هوا با نسبتی معین بطور کامل مخلوط شده و به محفظه احتراق وارد می‌شود. این ترکیب در مشعل مشتعل شده و احتراق حاصل به همراه گازهای آن وارد لوله‌های آتش خوار می شود. لوله‌های دستگاه تا دمای حدود 450 درجه سانتیگراد گرم شده و از طریق رفلکتورهای براق بالای دستگاه شروع به تابش می کنند. امواج تابشی به صورت مستقیم بدون واسطه قرار گرفتن هوا از سطوح لوله‌ها به پایین منتشر میشود. هر چه میزان دمای لوله‌ها بیشتر باشد بازتابش رفلکتورها افزایش میابد. همانطور که گفته شد امواج تابشی برای منتقل شدن به گیاه،‌ افراد، خاک، تجهیزات،‌ شاخه و برگ‌ها و … نیازی به واسطه‌ای مانند هوا ندارند.

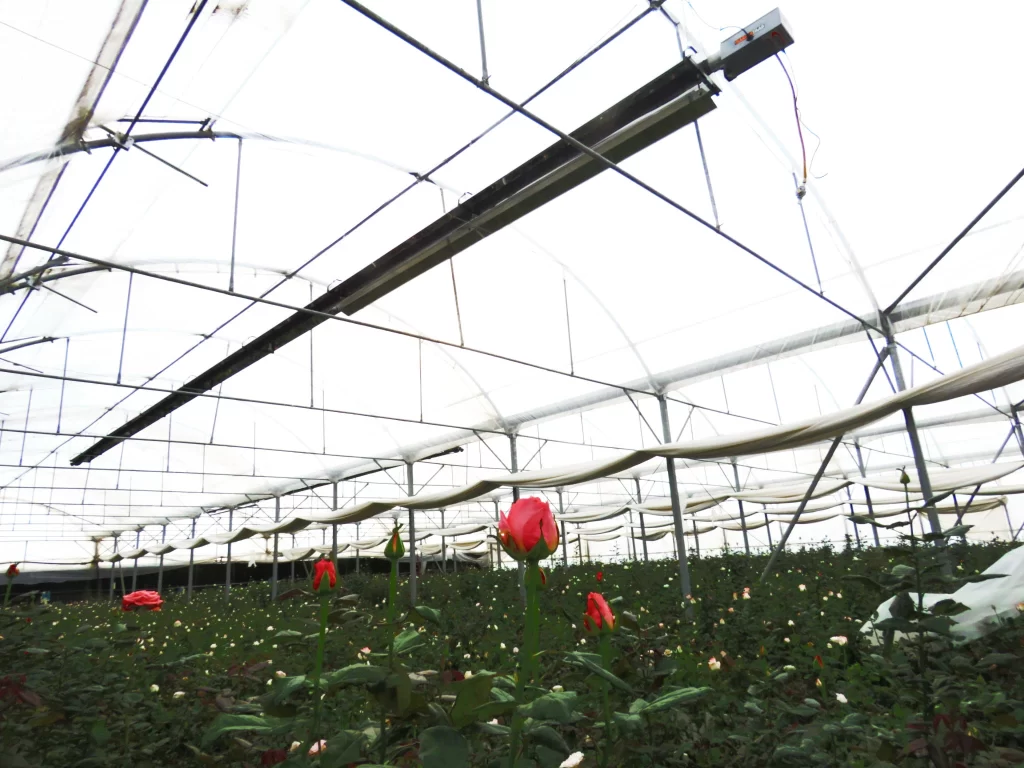

نصب بخاری گلخانه اراک
نصب گرماتاب در گلخانه موسوی- اراک

امواج تابشی پس از برخورد به سطح گیاه و اجسام تبدیل به انرژی گرمایشی میشود. در مرحله بعد اجسام گرم شده  گرما را به اطراف منتقل می نمایند. مرحله دوم تامین گرما بر اساس  هدایت و همرفت ایجاد می‌شود. گرما از برگ به بقیه قسمت‌های گیاه و از خاک به ریشه گیاه منتقل می شود. برخلاف سیستم‌های گرمایش سنتی در سیستم تابشی گرما فقط محدود به همرفت نیست. بلکه انتقال گرما از طریق تابش صورت می گیرد و سپس از اجسام تابش دریافت کرده به روش‌های بازتابش، هدایت و یا همرفت به مابقی قسمت‌ها گرما منتقل می‌شود.

نکات خرید بخاری گلخانه

کسانی که قصد خرید بخاری گلخانه برای محیط خود دارند ممکن است که در سه وضعیت زیر قرار داشته باشند:

  • افرادی که از بازدهی و یا هزینه های سنگین سیستم گرمایش گلخانه شان رضایت ندارند.
  • افرادی که پس از ساخت گلخانه شان تصمیم به استفاده از سیستم گرمایش تابشی می کنند.
  • پرورش دهندگانی که با تحقیق و بررسی به این نتیجه می رسند که سیستم گرمایش تابشی بهترین گزینه برای آن ها میباشد و پس از آن برای بدست آوردن بهترین و پربازده ترین طرح با یک تولید کننده وارد مذاکره می شوند.

پرورش دهندگان در طبقه بندی اول باید خوش شانس باشند که گلخانه آن ها دارای دیوارهای با ارتفاع مناسب برای نصب دستگاه‌ها باشد. گلخانه های بلند و عریض برای طراحی موثرتر سیستم گرمایش تابشی مناسب ترند.

بخاری برای گرمایش گلخانه

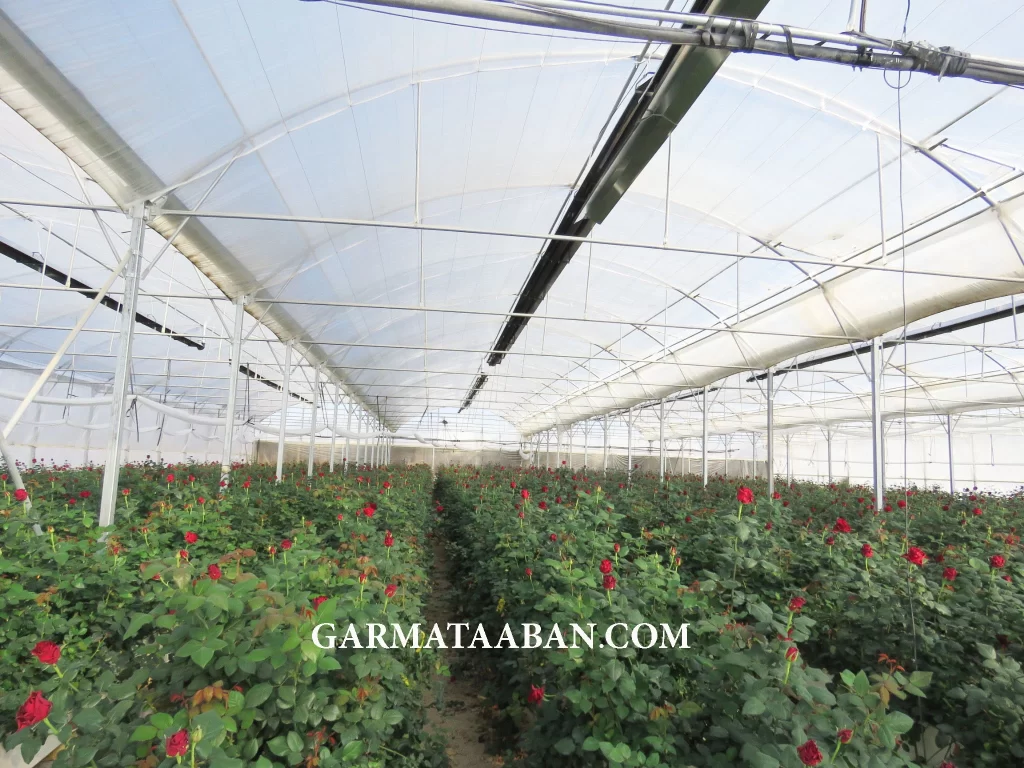

گرماتاب گلخانه

اما پرورش دهندگان در طبقه بندی دوم می توانند به هیتر و بخاری گلخانه مطابق تر با سازه گلخانه خود دست یابند. ساختمان های امروزه بلندتر و عریض تر ساخته می شوند. گلخانه های با حجم بزرگتر قابلیت کنترل دمای بیشتری دارند. پرورش سبد های آویزان و پرورش گیاهان در چند طبقه باعث ساخت این گونه گلخانه‌ها می شود.

پرورش دهندگان در طبقه بندی سوم که برای یک سیستم گلخانه‌ای جامع برنامه ریزی کرده اند قابلیت انعطاف بیشتری برای بدست آوردن محصول نهایی بهتر خواهند داشت. این امر از این لحاظ دارای اهمیت است که به ما اجازه می دهد تا طراحی را بر اساس بهترین استفاده از فضا و نحوه چیدمان انجام دهیم.

طراحی سیستم گرمایشی در گلخانه

عوامل زیادی وجود دارد که می بایست برای طراحی و نصب یک سیستم گرمایشی تابشی مورد استفاده قرار گیرد. ابتدا باید میزان بار حرارتی اتلافی از گلخانه محاسبه شود. مساحت دیوارهای ساختمان که از آن ها انتقال حرارت صورت می گیرد شامل دیوارهای کناری و گرداگرد و سقف محاسبه گردد. این عدد را در ضریبی که براساس اختلاف دمای بین کمترین دمای بیرون و دمای مورد نظر برای محصول بدست می آید ضرب می کنیم. برای نشان دادن ضریب اتلاف حرارت برای یک خانه با سیستم گرمایش هوای گرم معمولاً حدود 25/1 میباشد که این عدد برای سیستم گرمایش تابشی در حدود 8/0 خواهد بود. با توجه به همین ضریب گرمایش گلخانه با سیستم گرمایش تابشی باعث صرفه جویی 36%در مصرف سوخت و 75% تا 90%در مصرف برق خواهد شد.

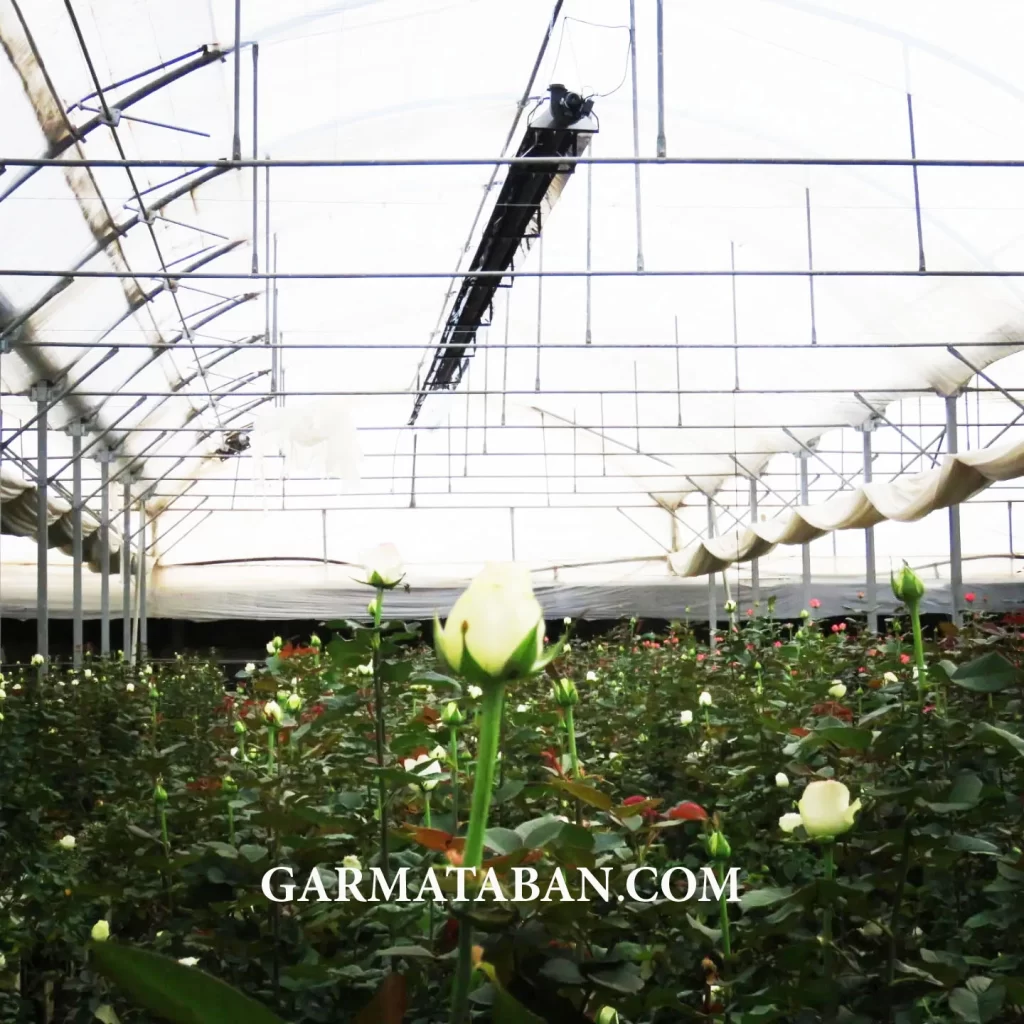

هیتر گلخانه

برای مثال یک یونیت هیتر، گازهای خروجی را با دمای حدود 250 درجه سانتی گراد به بیرون انتقال می دهد که بدینوسیله گرمای این گازها نیز به هدر می رود. همچنین سیستم گرمایش جابجایی هوای گرم، در ابتدا هوا را گرم نموده که با این کار هوای گرم در برابر هوای سرد به جهت سبک بودن، به بالای گلخانه خواهد رفت. همچنین در این روش هوای گرم باید سیرکوله شود. گردش جریان هوای گرم در اطراف گیاهان باعث تبخیر رطوبت روی سطح آن ها شده و موجب سرد شدن آن ها می گردد.

برای جبران این عمل دمای هوا باید چندین درجه گرمتر از دمای گیاهان و خاک باشد تا بتوان به دمای مورد نظر برای گیاهان دست یافت. سیستم گرمایش تابشی به گردش هوا برای انتقال حرارت به گیاهان احتیاجی ندارد. عموماً پرورش دهندگان می توانند انتظار طراحی این سیستم را برای بدست آمدن پوشش گیاهی یکنواخت در 95% فضای سطح داشته باشند.

محاسبه ظرفیت حرارتی تامین گرمایش سنتی و گرمایش تابشی

%15 (برای بویلر آب گرم)  +  اتلاف حرارتی ساختمان = ظرفیت بویلر (در سیستم هوای گرم)

%15 الی %20  –  اتلاف حرارتی ساختمان =  ظرفیت گرماتاب (در سیستم تابشی)

نتیجه گیری

ظرفیت حرارتی (در نتیجه مصرف سوخت) سیستم تابشی 30 الی 35 درصد کمتر از سیستم هوای گرم است.

از دیگر مواردی که باید در طراحی مد نظر قرار گیرد ارتفاع نصب دستگاه‌ها می باشد. دستگاه‌ها باید در ارتفاعی به اندازه دو برابر عرضی از سطح که باید گرم شود نصب گردد.

گلخانه های آمریکا تجهیز شده با بخاری گلخانه گرماتاب

بخاری گلخانه در آمریکا

گرمایش تابشی منطقه بندی شده بر اساس نیاز گیاه

( یک منطقه گرمایی سمت راست و دیگری در سمت چپ)

پرورش کاملاً یکنواخت گل‌های داودی و مینای طلایی با گرمایش تابشی

هیتر گلخانه
هیتر و بخاری گلخانه
رشد سریع گیاه در سبد آویخته به سمت هیتر تابشی
هیتر نصب شده در گلخانه
جوانه زنی و نشاکاری سریع به دلیل گرمای مطلوب خاک و ریشه
بخاری گلخانه
گرمایش تابشی در پرورش گیاه “بنت قنسول” Poinsettia
ایجاد دمای مناسب با بخاری گلخانه
جوانه زنی و نشاکاری سریع به دلیل گرمای مطلوب خاک و ریشه

مشخصات انواع هیتر و سیستم گرمایش گلخانه

گلخانه‌های قدیمی معمولا در جهت خورشید ساخته می‌شد تا امکان بهره مندی از گرمایش تابشی خورشید فراهم گردد. بخش ابتدایی سازه سالن‌های گلخانه از جنس شیشه بود. امواج مادون قرمز منتج از تابش خورشید از این شیشه‌ها عبور می‌نمود و با برخورد به دیوار ساخته شده در پشت این شیشه‌ها، موجب گرم شدن دیوار و خاک می‌شد. پس از غروب خورشید و با سرد شدن محیط، این دیوار گرمای خود را به گلخانه منتقل و موجب گرم شدن محیط می‌شد.

گرماتاب در محیط گلخانه
هیتر تابشی خطی گلخانه

در سال‌های بعد سالن‌های گلخانه مجهز به یک پوشش عایق روی شیشه گردید که این امر باعث جلوگیری از خروج گرما و اتلاف آن می‌شد. پس از مقرون به استفاده شدن شیشه جهت پوشش گلخانه‌ها استفاده از شیشه گسترش یافت. امروزه کماکان علیرغم توسعه و پیشرفت در ساخت سازه‌های گلخانه‌ها و اهمیت به حداقل رساندن اتلاف انرژی، تامین گرمایش باروش‌های سنتی و قدیم مانند سیستم دیگ بخار و همچنین هیترهای هواگرم (جریان همرفتی) تجهیز میگردند.

تامین گرمایش گلخانه با استفاده از موتورخانه مرکزی

تامین گرمایش گلخانه ها با استفاده از موتورخانه مرکزی و دیگهای بخار، یکی از گران‌ترین روش‌های تامین گرمایش در گلخانه‌ها است. بدون در نظر گرفتن هزینه‌های اولیه و مصرف بالای انرژی، این روش،  به جهت چندکاره بودن و توزیع حرارت در بسیاری از گلخانه‌ها استفاده شده است.

تامین گرمایش در این روش و حرکت گرما به سمت سقف گلخانه و تجمع آن زیر سقف گلخانه، موجب میگردد  تا برف روی سقف ماندگار نباشد. برخی کارشناسان اعتقاد دارند هزینه‌های سرمایه اولیه، نگهداری و مصارف بالای انرژی، نسبت به مزایای آن قابل توجیه است.

تامین گرمایش گلخانه با استفاده از یونیت هیتر

برخی از کارشناسان و صاحبان گلخانه به جهت برخی از موارد از جمله عدم آشنایی با سیستم های گرمایش نوین و استنباط اشتباه از هزینه‌های اولیه یونیت هیترها و نصب ساده تر و اندازه کوچک آنها، گلخانه‌های خود را با یونیت هیتر تجهیز می‌نمایند. یونیت هیترها یکنواختی حرارتی در سطح گلخانه را ایجاد نکرده و غالبا در ابتدا یا انتهای سالن گلخانه قرار می‌گیرند. یونیت هیترها جهت تامین گرمایش گلخانه، هوای گرم را از طریق وزش باد گرم، حرارت را به سطح گلخانه پرتاب می‌نمایند. در این روش به جهت وجود جریان هوا، دمای سطح گیاهان پایین‌ آمده که این امر موجب تبخیر رطوبت گیاهان میگردد. در این روش به جهت سبک بودن هوای گرم، حرارت به سمت بالای سالن حرکت و تجمع گرمایی بالایی را در زیر سقف سالن شاهد هستیم. به همین دلیل، دمای هوا در وسط سالن از میانه‌های سالن گلخانه گرم‌تر می باشد.

گرمایش گلخانه با یونیت هیتر
گرمایش گلخانه با یونیت هیتر

در این روش عدم یکنواختی گرمایش در گلخانه ایجاد نشده و کماکان انتهای سالن سردتر از ابتدای سالن میباشد. همچنین کانال‌های توزیع حرارت ضمن از بین بردن زیبایی و اشغال فضا، هزینه‌های اولیه سرمایه گذاری را افزایش میدهد.

همچنین این لوله‌های پلاستیکی توزیع حرارت در این روش موجب سایه انداختن روی گیاهان شده  به‌طوری که نور کمتری به گیاهان در سطح گلخانه را در پی خواهد داشت.

استفاده از یونیت هیترها در تامین گرمایش هوای گلخانه‌ها، موجب میگردد تا هوای گرم در زیر سقف گلخانه‌ها گرم‌تر از دمای پایین آن باشد. در این سیستم‌ها، هیتر ابتدا هوا را گرم نموده و در ادامه هوای گرم به گیاهان می‌رسد. در این روش تامین گرمایش، دمای خاک و گیاهان و همچنین زمین، از دمای هوا بیشتر نخواهد شد.

جهت ایجاد یکنواختی دما در سطح گلخانه، میتوان نسبت به قرار دادن یونیت هیتر ها بر روی زمین و جانمایی لوله‌های دمنده در زیر میزهای گیاهان در حال رشد اقدام نمود. با این روش، توزیع گرما در سطح گلخانه بیشتر شده و یکنواختی بهبود میابد. اما مسیر تردد گرفته شده و از رفت‌وآمد در گلخانه جلوگیری میشود.

در روش تامین گرمایش با استفاده از یونیت هیترها و هدایت گرما از پایین به بالا، احتمال بروز بیماری در گیاهان افزایش میابد.

هیترهای شعله مستقیم

هیترهای شعله مستقیم گاز سوز،  با بهره مندی از ایجاد شعله، به صورت مستقیم هوای داخل گلخانه را گرم مینماید. یکی از مزایای هیترهای شعله مستقیم، ایجاد حجم زیادی از Co2 یا همان دی اکسید کربن‌ است. هیترهای شعله مستقیم بسیار کوچک بوده و هزینه نصب، راه اندازی و جابه‌جایی آنها بسیار ناچیز می‌باشد.

یکی از مهمترین معایب هیترهای شعله مستقیم، وارد شدن انبوهی از محصولات احتراق به داخل سالن گلخانه است. محصولات احتراق شعله تنها Co2  نبوده و عناصر دیگری مانند ‌مونواکسید کربن نیز خواهد بود. این در حالی است که افزایش بیش از حد ‌مونواکسید کربن برای گیاهان بسیار مضر است. کنترل شرایط محیطی گلخانه به منظور جلوگیری از احتراق ناقص بسیار مهم و هزینه بر است.

در مناطقی که برودت هوا زیاد است هیترهای شعله مستقیم برای مدت زیادی میبایست روشن بمانند. این امر مستلزم آن است تا سنسور Co2 در گلخانه نصب گردد تا میزان منو اکسید کربن کنترل شود.

تامین گرمایش گلخانه با استفاده از آب گرم

در این روش یک لوله کوچک روی یک صفحه عایق قرار داده شده و از درون لوله آب داغ عبور داده میشود. این امر موجب میگردد خاک گرم شده و شرایط جهت کاشت و جوانه زدن گیاهان آماده شود. در این روش رطوبت هوا حفظ شده و رشد بذرها تسریع گردد.

معایب بخاری گلخانه‌ قدیمی و سنتی

روش های سنتی گرم کردن گلخانه
  • عدم تامین گرمایش مطلوب ریشه و خاک
  • تجمع حرارت دما در زیر سقف گلخانه
  • هزینه بالای سرویس و نگهداری
  • اشغال نمودن فضای فیزیکی
  • عدم یکنواختی در تامین گرمایش گلخانه
  • جابه جایی گرد و غبار و آلودگی در سطح گلخانه به جهت وجود جریان هوا
  • آلودگی محیط به جهت وجود جریان هوا و معلق نمودن آلودگی از روی خاک و کودهای شیمیایی در هوا
  • مصرف انرژی زیاد
  • کاهش محسوس دما در کناره های سازه گلخانه

جهت مشاوره رایگان به منظور اخذ قیمت گرماتاب با شماره تماس 09123021791  تماس حاصل فرمایید.
