مبانی علمی انتقال حرارت و تحلیل عملکرد سیستمهای گرمایش در سولههای صنعتی
مقدمه
در طراحی تأسیسات گرمایشی، انتخاب نوع دستگاه تنها بر اساس ظرفیت حرارتی، قیمت خرید یا حتی راندمان اسمی آن انجام نمیشود. دو دستگاه با ظرفیت یکسان ممکن است در یک سوله صنعتی عملکرد کاملاً متفاوتی داشته باشند، زیرا آنچه نتیجه نهایی را تعیین می کند، نحوه انتقال انرژی حرارتی به محیط و به انسان است.
در بسیاری از پروژههای صنعتی مشاهده میشود که پس از صرف هزینه قابل توجه برای خرید تجهیزات گرمایشی، کارکنان همچنان از سرد بودن محیط شکایت دارند، در حالی که دماسنج نصبشده در نزدیکی سقف، دمای بالایی را نشان میدهد. این وضعیت معمولاً ناشی از انتخاب نامناسب روش انتقال حرارت یا طراحی نادرست سیستم است، نه لزوماً کم بودن ظرفیت تجهیزات.
از این رو، پیش از مقایسه انواع سیستمهای گرمایش سالن صنعتی، لازم است مبانی علمی انتقال حرارت و رفتار انرژی در فضاهای صنعتی بررسی شود.
انرژی حرارتی چگونه منتقل میشود؟
بر اساس اصول فیزیک، انرژی حرارتی همیشه از جسم گرمتر به جسم سردتر منتقل میشود و این انتقال تا رسیدن به تعادل حرارتی ادامه مییابد. در محیطهای صنعتی سه مکانیزم اصلی انتقال حرارت وجود دارد:
- انتقال حرارت هدایتی (Conduction)
- انتقال حرارت همرفتی (Convection)
- انتقال حرارت تابشی (Radiation)
در تمام سیستمهای گرمایشی هر سه مکانیزم حضور دارند، اما سهم هر یک متفاوت است. شناخت این تفاوت، پایه انتخاب صحیح سیستم گرمایشی محسوب میشود.
انتقال حرارت هدایتی (Conduction)
هدایت، انتقال انرژی در داخل یک جسم یا بین دو جسم در تماس مستقیم است. در این فرآیند، مولکولهای ماده بدون جابهجایی کلی، انرژی را از ناحیه گرمتر به ناحیه سردتر منتقل میکنند.
در تجهیزات گرمایشی صنعتی، هدایت در موارد زیر اهمیت دارد:
- انتقال گرما در لوله بخاری تابشی سقفی
- انتقال حرارت در بدنه فولادی دستگاه
- انتقال انرژی در مبدلهای حرارتی
- گرم شدن سازههای فلزی متصل به تجهیزات
اگرچه هدایت نقش مهمی در طراحی خود تجهیزات دارد، اما عامل اصلی گرمایش حجم یک سوله نیست و بیشتر در طراحی اجزای دستگاه و انتخاب مواد اهمیت پیدا میکند.
نکته مهندسی
هرچه ضریب هدایت حرارتی یک ماده بیشتر باشد، انرژی با سرعت بیشتری در آن منتشر میشود. به همین دلیل انتخاب جنس لولهها، صفحات بازتابنده و قطعات فلزی بر عملکرد تجهیزات تأثیرگذار است.
انتقال حرارت همرفتی (Convection)
همرفت متداولترین روش گرمایش در ساختمانها و بسیاری از واحدهای صنعتی است. در این روش، ابتدا هوا گرم میشود و سپس هوای گرم انرژی خود را به افراد و اجسام منتقل میکند.
سیستمهایی مانند:
- یونیت هیتر
- بخاری کابینتی
- جت هیتر
- هواسازهای گرمایشی
- بخاری صنعتی
عمدتاً بر پایه انتقال حرارت همرفتی عمل میکنند.
رفتار هوای گرم در سالنهای صنعتی
هوای گرم چگالی کمتری نسبت به هوای سرد دارد، بنابراین پس از گرم شدن به سمت بالا حرکت میکند. در یک ساختمان اداری با سقف سه متر، این موضوع اثر چندانی بر راندمان ندارد؛ اما در یک سوله با ارتفاع ۸ تا ۱۲ متر، رفتار هوا کاملاً متفاوت خواهد بود.
در این شرایط، بخش قابل توجهی از هوای گرم در لایههای بالایی سالن تجمع پیدا میکند و دمای زیر سقف از دمای ناحیه حضور کارکنان بیشتر میشود.
پدیده لایه بندی دما (Temperature Stratification)
یکی از مهمترین مفاهیم طراحی گرمایش سوله ها، لایه بندی دما است.
در اثر همرفت طبیعی، هوای گرم به سمت بالا حرکت میکند و بهتدریج لایههایی با دماهای متفاوت در ارتفاعهای مختلف تشکیل میشود.
در نتیجه ممکن است:
- دمای نزدیک سقف بسیار بالا باشد.
- دمای محل استقرار کارکنان همچنان پایین بماند.
- انرژی قابل توجهی از طریق سقف هدر رود.
شدت این پدیده به عواملی مانند ارتفاع سالن، کیفیت عایق سقف، میزان تعویض هوا و نوع سیستم گرمایشی بستگی دارد.
اشتباه رایج
در برخی پروژهها برای جبران احساس سرما، ظرفیت تجهیزات گرمایشی افزایش داده میشود؛ در حالی که مشکل اصلی ممکن است نحوه توزیع گرما باشد، نه کمبود ظرفیت.
انتقال حرارت تابشی (Radiation)
تابش، انتقال انرژی به صورت امواج الکترومغناطیسی (در این کاربرد عمدتاً مادون قرمز) است و برای انتقال آن نیازی به تماس مستقیم اجسام یا جابهجایی هوا وجود ندارد.
نمونه طبیعی این پدیده، تابش خورشید است. حتی در یک روز سرد زمستانی، اگر در معرض تابش مستقیم خورشید قرار بگیریم، احساس گرما میکنیم؛ زیرا انرژی مستقیماً به بدن و سطوح اطراف منتقل میشود.
در سیستمهای گرمایش تابشی نیز هدف اصلی، انتقال بخش قابل توجهی از انرژی به سطوح و ناحیه کاری است، نه صرفاً گرم کردن کل حجم هوا. در ایران معروفترین و با کیفیت ترین سیستم گرمایش تابشی برند گرماتاب ایران مشعل میباشد.

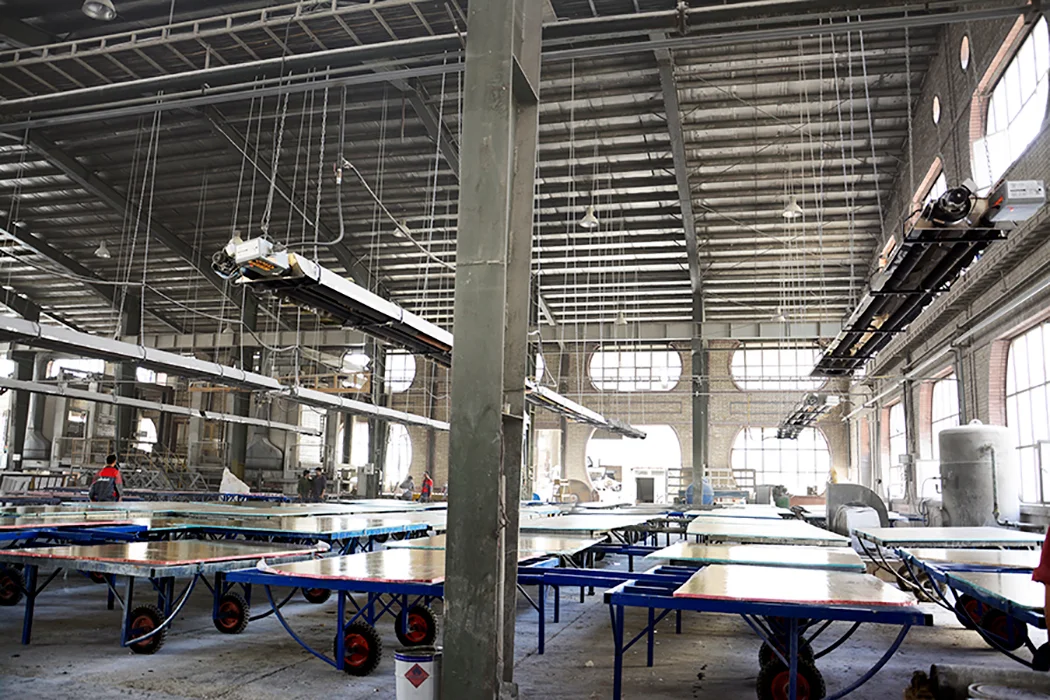

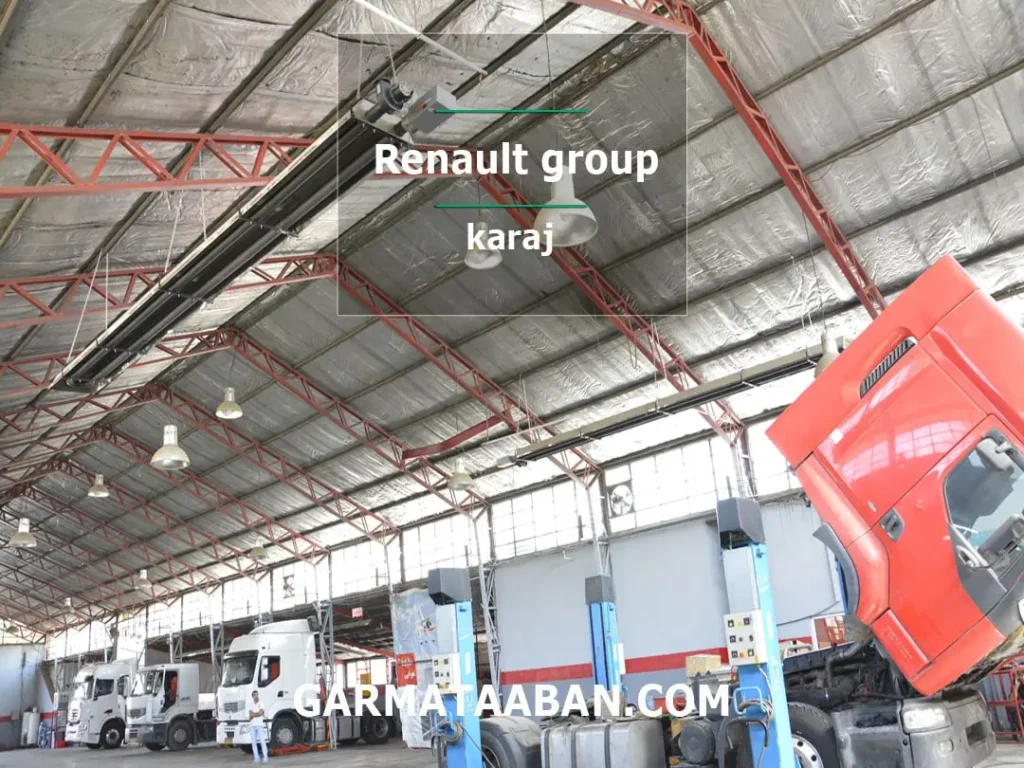

عملکرد گرمایش تابشی در محیط صنعتی
در یک بخاری تابشی گازی، فرآیند به طور خلاصه چنین است:
- احتراق گاز در مشعل گرماتاب
- گرم شدن لوله تابشی
- انتشار انرژی از سطح لوله
- جذب انرژی توسط کف، ماشینآلات، تجهیزات و افراد
- انتقال بخشی از گرمای جذبشده از این سطوح به هوای اطراف
- خروج محصولات احتراق از قسمت فن مکنده گرماتاب
در این حالت، گرمایش از محل حضور افراد آغاز میشود و سپس بخشی از گرما به محیط پیرامون منتقل میشود.
دمای هوا یا دمای احساسشده؟
یکی از نکات مهم در طراحی گرمایش صنعتی این است که احساس آسایش حرارتی فقط به دمای هوا وابسته نیست.
عواملی مانند:
- دمای سطوح اطراف
- شدت تابش
- سرعت حرکت هوا
- رطوبت نسبی
- نوع فعالیت افراد
- نوع لباس
همگی بر احساس گرما اثر دارند.
به همین دلیل ممکن است در دو سالن با دمای هوای یکسان، کارکنان احساس کاملاً متفاوتی از آسایش داشته باشند.

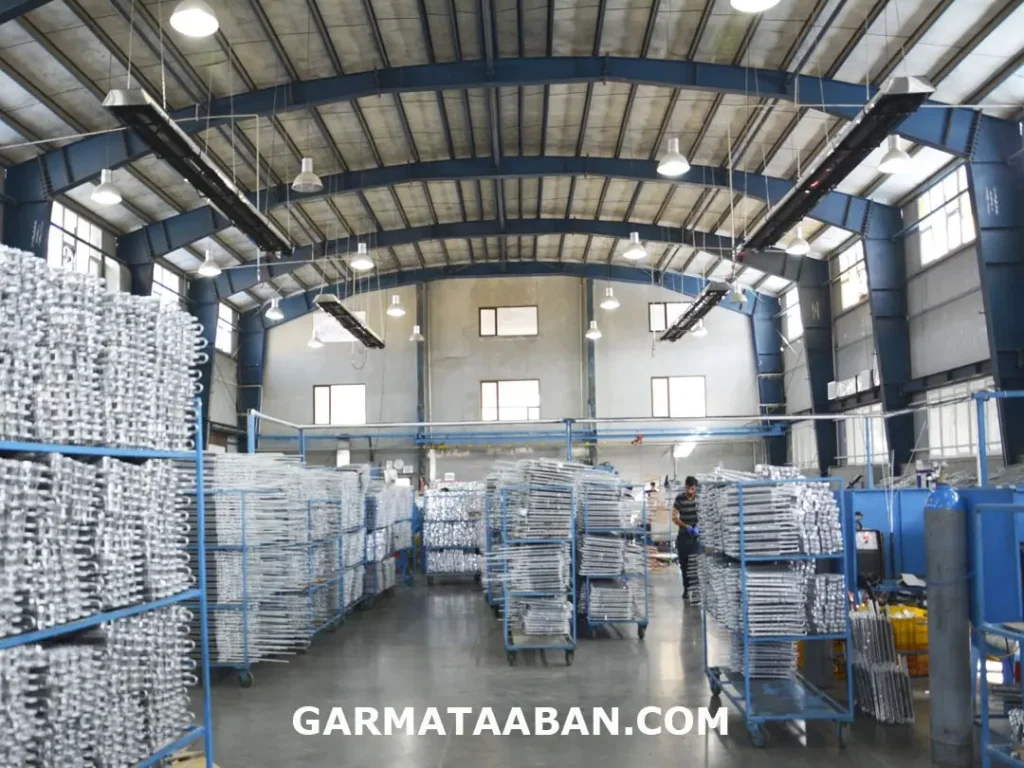

نقش ارتفاع سوله در انتخاب سیستم گرمایشی
ارتفاع سالن یکی از مهمترین پارامترهای طراحی است.
با افزایش ارتفاع:
- حجم هوای قابل گرمایش افزایش مییابد.
- احتمال لایهبندی دما بیشتر میشود.
- میزان اتلاف حرارت از سقف تغییر میکند.
- جانمایی تجهیزات اهمیت بیشتری پیدا میکند.
به همین دلیل، انتخاب سیستم گرمایشی مناسب باید همراه با محاسبات بار حرارتی، بررسی تهویه، شرایط بهرهبرداری و محدودیتهای اجرایی انجام شود. بخاری تابشی گرماتاب را میتوان بهترین گزینه در سیستم های گرمایشی سوله های صنعتی برشمرد.
تأثیر تهویه بر عملکرد سیستم گرمایش
هیچ سیستم گرمایشی را نمیتوان جدا از سیستم تهویه ارزیابی کرد.
در بسیاری از کارخانهها:
- هواکش های تخلیه
- فنهای تأمین هوای تازه
- باز و بسته شدن دربهای بارگیری
- نفوذ هوا از درزها
بر بار گرمایشی ساختمان اثر میگذارند.
اگر این عوامل در طراحی نادیده گرفته شوند، حتی بهترین تجهیزات نیز ممکن است عملکرد مطلوبی نداشته باشند.
مطالعه موردی
فرض کنید یک سوله تولید قطعات فلزی با مشخصات زیر داریم:
- مساحت: ۱۲۰۰ مترمربع
- ارتفاع: ۸ متر
- اسکلت فلزی
- سقف ساندویچ پانل
- چهار درب تردد لیفتراک
- فعالیت در دو شیفت
در چنین پروژه ای، انتخاب سیستم گرمایشی نباید صرفاً بر اساس قیمت دستگاه انجام شود. لازم است ابتدا بار حرارتی، میزان تعویض هوا، ارتفاع نصب، محدودیتهای سازه، محل استقرار خطوط تولید و نحوه بهره برداری بررسی شود. سپس میتوان درباره مناسب ترین سیستم گرمایش سوله صنعتی تصمیم گرفت.
چک لیست مهندس طراح
پیش از انتخاب هر سیستم گرمایشی، به این پرسشها پاسخ دهید:
ارتفاع سالن چقدر است؟
مساحت و حجم سالن چقدر است؟
آیا سقف عایق است؟
میزان تعویض هوا چقدر است؟
آیا جرثقیل سقفی وجود دارد؟
دربهای بارگیری چند بار در روز باز میشوند؟
آیا گرمایش کل سالن لازم است یا فقط ناحیه کاری؟
محدودیتهای نصب تجهیزات چیست؟
آیا امکان تأمین هوای احتراق و تهویه مناسب وجود دارد؟
جمعبندی فصل سوم
درک صحیح مکانیزمهای انتقال حرارت، پیشنیاز طراحی یک سیستم گرمایشی کارآمد است. هدایت، همرفت و تابش هر کدام نقش مشخصی در انتقال انرژی دارند، اما سهم آنها در فناوریهای مختلف یکسان نیست. در بسیاری از سولههای صنعتی با ارتفاع متوسط و زیاد، انتخاب سیستمی که بتواند انرژی را بهصورت مؤثر به ناحیه کاری منتقل کند و همزمان شرایط واقعی بهرهبرداری، تهویه و سازه را در نظر بگیرد، اهمیت بیشتری از مقایسه صرف ظرفیت یا قیمت تجهیزات دارد.
این فصل مبنای علمی فصل بعدی است؛ در قسمت چهارم بر اساس همین اصول، سیستم گرمایش تابشی با یونیت هیتر، بخاری کابینتی، گرماتاب گازی، جت هیتر، هواساز و سایر روشهای متداول از نظر فنی، اقتصادی و بهرهبرداری بهصورت شاخصبهشاخص مقایسه خواهد شد. برای مطالعه قسمت چهارم مقاله طرح توجیهی به بخش مقالات مراجعه نمایید.
