مقدمه
پس از محاسبه بار حرارتی و تعیین ظرفیت مورد نیاز، مرحله بعدی طراحی سیستم گرمایش، جانمایی صحیح بخاری های تابشی گرماتاب است. انتخاب بهترین دستگاه گرمایشی نیز در صورتی که در محل نامناسب نصب شود، نمیتواند عملکرد مطلوبی داشته باشد.
در بسیاری از پروژهها مشاهده میشود که کارفرما از عملکرد سیستم گرمایشی رضایت ندارد، در حالی که مشکل از ظرفیت دستگاه نیست؛ بلکه ناشی از جانمایی نادرست، ارتفاع نصب نامناسب، زاویه تابش اشتباه یا عدم توجه به شرایط واقعی سالن است.
طراحی صحیح سیستم گرمایش تابشی باید به گونهای انجام شود که انرژی حرارتی به محل حضور افراد و نواحی کاری منتقل شود و از ایجاد نقاط بسیار گرم یا بسیار سرد جلوگیری گردد.
هدف از طراحی جانمایی
هدف از جانمایی صرفاً نصب دستگاههای گرمایش تابشی گرماتاب گازی روی سقف یا دیوار نیست، بلکه باید به اهداف زیر دست یافت:
- توزیع یکنواخت گرما در نواحی مورد نیاز
- جلوگیری از همپوشانی یا تداخل بیش از حد تابش
- کاهش اتلاف انرژی
- حفظ ایمنی کارکنان و تجهیزات
- امکان سرویس و تعمیر آسان
- هماهنگی با خطوط تولید و تجهیزات موجود
- فراهم کردن امکان توسعه یا تغییر چیدمان در آینده
اطلاعات موردنیاز قبل از طراحی
پیش از شروع طراحی و چیدمان گرماتاب ، اطلاعات زیر باید توسط کارشناس پروژه جمعآوری شود:
مشخصات سالن
- طول، عرض و ارتفاع مفید
- نوع سازه (فلزی یا بتنی)
- شکل سقف (شیبدار، قوسی یا تخت)
- نوع پوشش سقف و دیوار
- وضعیت عایقکاری
تجهیزات موجود
- جرثقیل سقفی
- خطوط تولید
- ماشینآلات مرتفع
- قفسههای انبار
- مخازن
- تابلوهای برق
تأسیسات
- مسیر لوله گاز
- ظرفیت انشعاب گاز
- مسیر کابلکشی
- محل تابلو برق
- سیستم تهویه و هواکشها
شرایط بهرهبرداری
- تعداد کارکنان
- محل استقرار اپراتورها
- ساعات کاری
- نوع فرآیند تولید
اصول جانمایی دستگاههای گرمایش تابشی
در طراحی گرمایش تابشی، دستگاهها نباید صرفاً بر اساس شکل هندسی سالن نصب شوند. جانمایی باید بر اساس محل نیاز واقعی به گرما انجام شود.
به عنوان مثال، اگر بخش عمده فعالیت کارکنان در یک سمت سالن انجام میشود، طراحی به منظور تامین گرمایش سوله باید به گونهای باشد که آن ناحیه پوشش حرارتی مناسبتری داشته باشد.
همچنین در سالنهایی که دارای خطوط تولید مجزا هستند، طراحی زونبندی میتواند باعث کاهش مصرف انرژی و افزایش انعطافپذیری بهرهبرداری شود. مثلا جهت تامین گرمایش سوله ورزشی مناطقی از سالن که تماشاچی ها حضور دارند میتواند به عنوان منااطق مورد نیاز گرمایش منظور گردد.

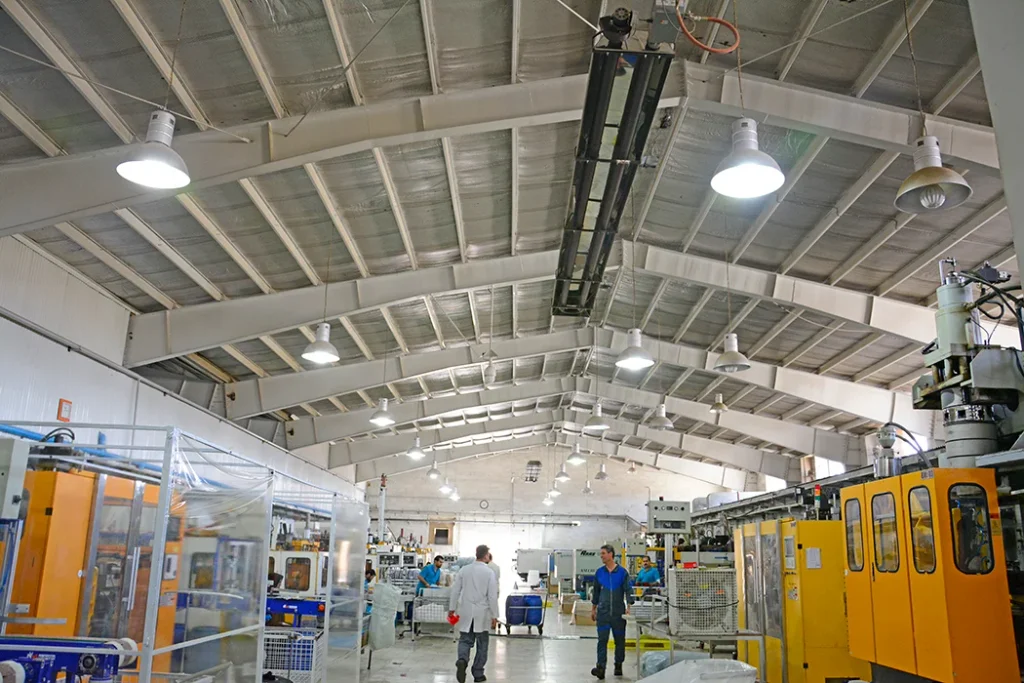

ارتفاع نصب
ارتفاع نصب جهت گرمایش کارخانه یکی از مهمترین عوامل مؤثر بر عملکرد سیستم گرمایش تابشی است.
در صورت نصب در ارتفاع کمتر از مقدار توصیهشده، ممکن است شدت تابش در زیر دستگاه بیش از حد باشد و آسایش حرارتی کاهش یابد. از سوی دیگر، نصب در ارتفاع بسیار زیاد میتواند باعث کاهش شدت گرمایش در ناحیه کاری شود. بنابراین ارتفاع نصب باید متناسب با موارد زیر انتخاب شود:
- ظرفیت دستگاه
- نوع دستگاه
- ابعاد سالن
- کاربری فضا
- توصیههای سازنده

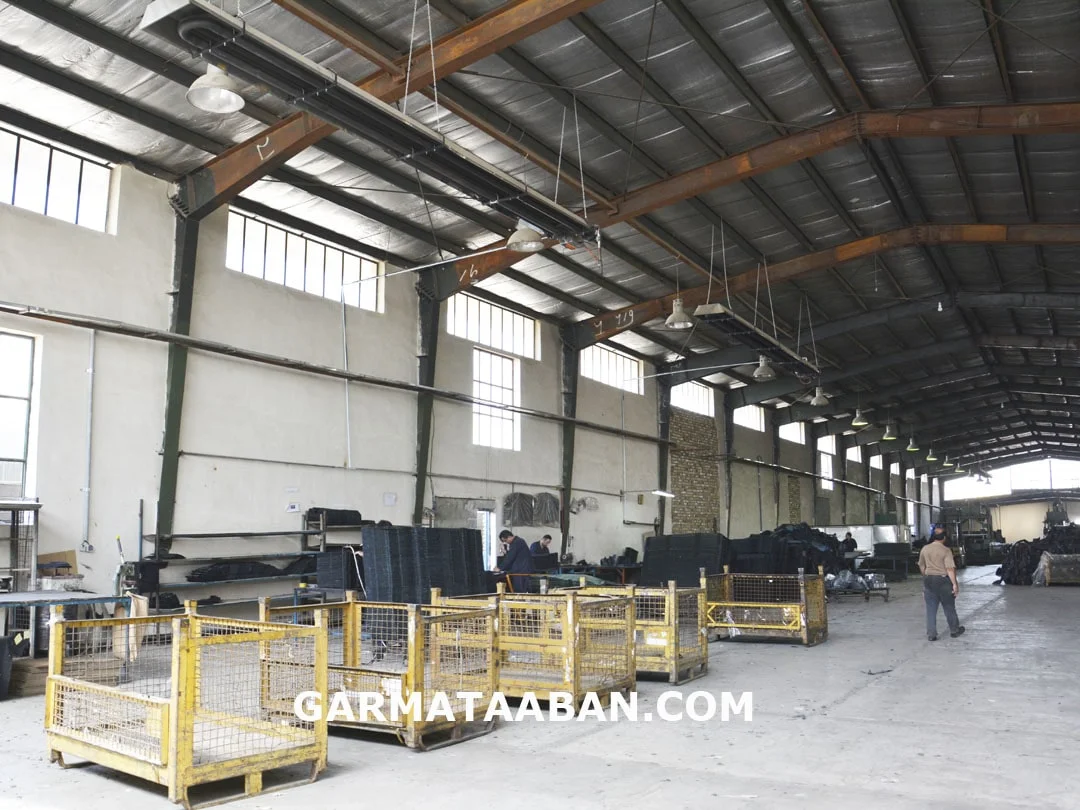

نصب دیواری یا آویز از سقف
در پروژههای صنعتی معمولاً دو روش اصلی برای نصب وجود دارد:

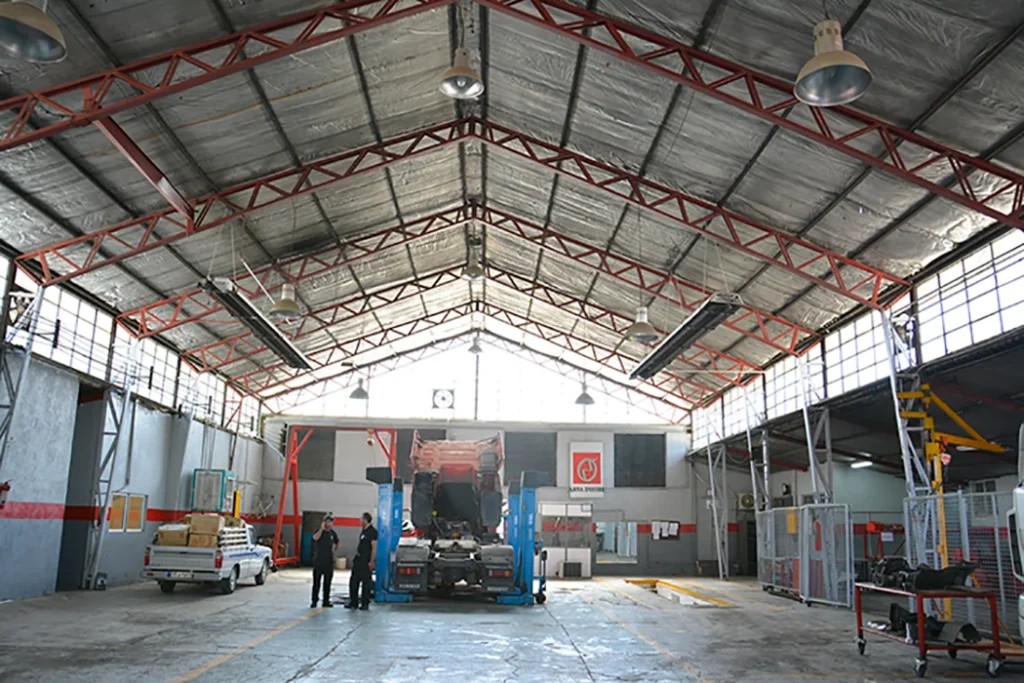

نصب آویز از سقف یا همان گرماتاب سقفی
مزایا:
- پوشش مناسب فضای مرکزی سالن
- عدم اشغال فضای مفید
- امکان طراحی یکنواخت
موارد بررسی:
- استحکام سازه
- محل عبور جرثقیل
- امکان اجرای زنجیر یا ساپورت
نصب دیواری
نصب گرماتاب دیواری زمانی استفاده میشود که:
- ارتفاع سالن محدود باشد.
- در سالن جرثقیل سقفی وجود داشته باشد.
- ارتفاع سالن بسیار زیاد و در حدود ۲۰ متر باشد.
- امکان آویز کردن از سقف وجود نداشته باشد.
- سازه سقف مناسب نباشد.
- نیاز به گرمایش از یک سمت سالن وجود داشته باشد.

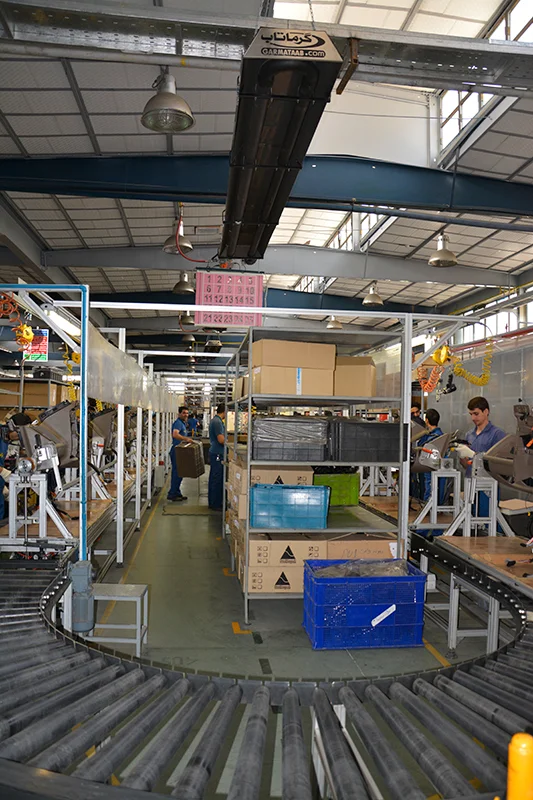

طراحی زونبندی (Zone Heating)
یکی از مهمترین مزایای بخاری تابشی گرماتاب گازی ، امکان تقسیم سالن به چند ناحیه مستقل است.
در بسیاری از کارخانهها، تمام بخشهای سالن به طور همزمان مورد استفاده قرار نمیگیرند. در این شرایط، میتوان هر ناحیه را به صورت مستقل کنترل کرد.
مزایای زونبندی:
- کاهش مصرف انرژی
- کنترل بهتر دما
- امکان خاموش کردن بخشهای بلااستفاده
- افزایش انعطافپذیری تولید
موانع تابش
تابش مستقیم گرما نباید توسط موانع بزرگ مسدود شود.
از جمله:
- مخازن مرتفع
- جرثقیل سقفی
- قفسههای بلند
- کانالهای تأسیسات
- تجهیزات فرآیندی بزرگ
در زمان طراحی باید این موانع شناسایی شوند و محل نصب دستگاهها بر اساس آنها اصلاح شود.

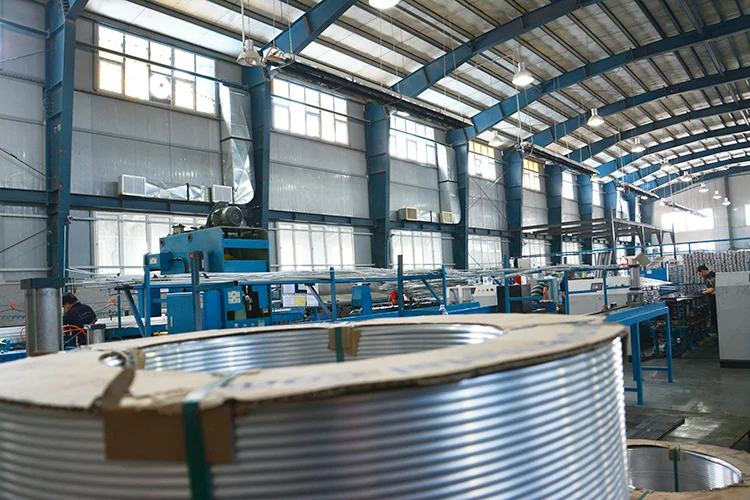

شرایط خاص سقفهای ساندویچ پانل
در تامین گرمایش کارگاه تولیدی، اکر سقف سوله از نوع ساندویچ پانل باشد و امکان عبور مستقیم زنجیر یا اتصال تجهیزات به پوشش سقف وجود نداشته باشد. در چنین پروژههایی باید پیش از نصب، موارد زیر بررسی شود:
- محل تیرها یا پرلینها
- ظرفیت باربری سازه
- نوع ساپورت مورد نیاز
- روش اتصال بدون آسیب به پوشش سقف
استفاده از اتصالات غیراصولی میتواند به سقف آسیب برساند یا ایمنی نصب را کاهش دهد.

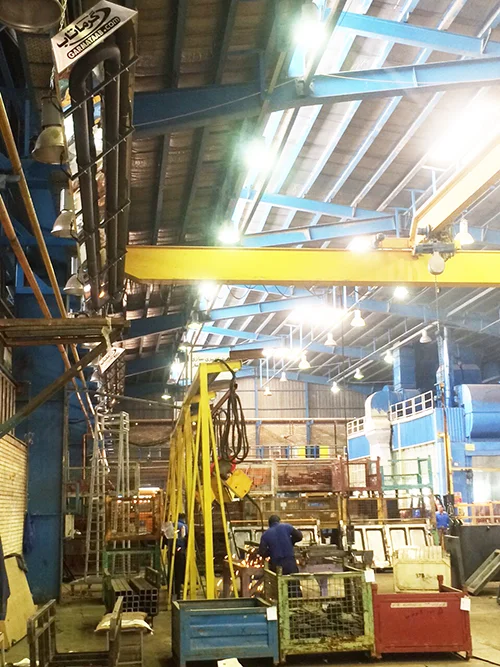

نصب زاویهدار
در برخی پروژهها، نصب دستگاه به صورت افقی بهترین گزینه نیست.
مواردی مانند:
- ارتفاع زیاد سالن
- جانمایی خطوط تولید
- محدودیتهای سازه
- نیاز به تمرکز گرمایش در یک ناحیه
ممکن است استفاده از نصب زاویهدار را توجیه کند.
در این شرایط، طراحی دستک، نوع ساپورت و زاویه نصب باید بر اساس مشخصات پروژه انجام شود.

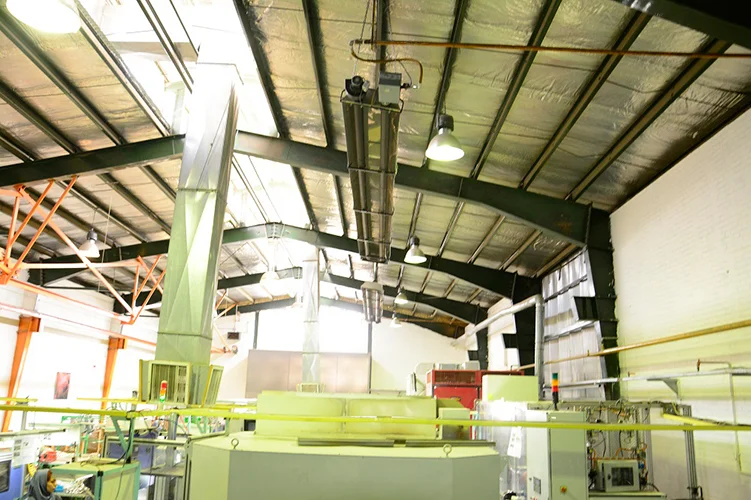

طراحی تأسیسات جانبی
طراحی سیستم گرمایش تنها به جانمایی دستگاه محدود نمیشود. همزمان باید موارد زیر نیز بررسی شوند:
- مسیر لولهکشی گاز گرماتاب
- قطر لولهها
- تعداد شیرهای قطع و وصل
- محل رگولاتور
- مسیر کابلکشی برق
- محل تابلو کنترل
- جانمایی هواکشهای صنعتی
- تأمین هوای تازه در صورت نیاز
هماهنگی میان این بخشها موجب کاهش هزینه اجرا و افزایش قابلیت بهرهبرداری خواهد شد.
اشتباهات رایج در طراحی
برخی از خطاهایی که در پروژههای اجرایی مشاهده میشود عبارتاند از:
- انتخاب محل نصب گرماتاب تنها بر اساس سهولت اجرا
- نادیده گرفتن موانع تابش
- نصب دستگاه زیر جرثقیل سقفی
- عدم بررسی ظرفیت سازه
- پیشبینی نکردن مسیر لوله گاز
- طراحی بدون توجه به تهویه سالن
- استفاده از تعداد کم دستگاه با ظرفیت بسیار بالا یا بالعکس، بدون انجام محاسبات لازم
نقش بازدید کارشناسی در طراحی
تمام مواردی که در این فصل بررسی شد، تنها با مطالعه نقشهها قابل تشخیص نیست. بازدید میدانی به طراح کمک میکند تا شرایط واقعی پروژه، محدودیتهای اجرایی و نیازهای بهرهبرداری را شناسایی کند.
به همین دلیل، بازدید کارشناسی باید به عنوان یکی از مراحل اصلی طراحی سیستم گرمایش در نظر گرفته شود، نه صرفاً مرحلهای برای برآورد قیمت.
جمعبندی فصل ششم
عملکرد موفق یک سیستم گرمایش تابشی تنها به کیفیت دستگاه وابسته نیست؛ بلکه طراحی صحیح، جانمایی مناسب، انتخاب ارتفاع نصب، زونبندی، توجه به موانع، شرایط سازه و هماهنگی با تأسیسات جانبی نیز نقش اساسی دارند. اجرای اصولی این مراحل میتواند علاوه بر افزایش آسایش حرارتی، بهرهوری انرژی و قابلیت نگهداری سیستم را نیز بهبود بخشد. در خصوص اخذ مشاوره و خرید گرماتاب برقی و گرماتاب گازی میتوانید با کارشناسان ما در ارتباط باشید.
