نصب و راه‌اندازی گرماتاب گازی به دلیل استفاده از سوخت گاز و نصب دستگاه در ارتفاع، باید با رعایت الزامات فنی و ایمنی و توسط تکنسین‌های متخصص انجام شود. انتخاب محل مناسب نصب، رعایت فواصل ایمنی، اجرای صحیح لوله‌کشی گاز، تأمین برق و اتصال ارت، تهویه مناسب و تنظیم مشعل از مهم‌ترین مراحل نصب و راه‌اندازی گرماتاب هستند. در این صفحه، مهم‌ترین نکات مربوط به نصب، ساپورت، راه‌اندازی و نگهداری گرماتاب بررسی شده است.

آشنایی با گرماتاب

در حال حاضر عموم سالنها و سوله های صنعتی، ورزشی، گلخانه و فضای باز ویلا و رستوران به منظور تامین گرمایش از بخاری تابشی با برند گرماتاب استفاده می نمایند. نصب و راه اندازی هزاران دستگاه گرماتاب در فضاهای مختلف، مزایای گسترده آن را اثبات نموده است. تامین گرمایش بهینه در مدت زمان کوتاه با استفاده از گرماتاب، موجب کاهش مصرف انرژی به میزان قابل توجهی گردیده است. صرفه جویی مصرف گاز به میزان حداقل ۵۰ درصد و ۹۰ درصد برق از مهمترین مزایای گرماتاب گازی میباشد.. جانمایی و نصب دستگاه گرماتاب گازی توسط تکنسین ها و افراد متخصص و به صورت رایگان صورت میپذیرد.

نصب گرماتاب چگونه انجام می‌شود؟

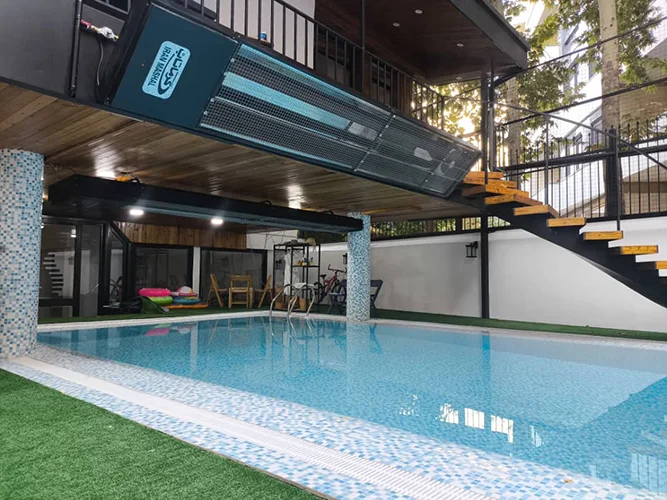

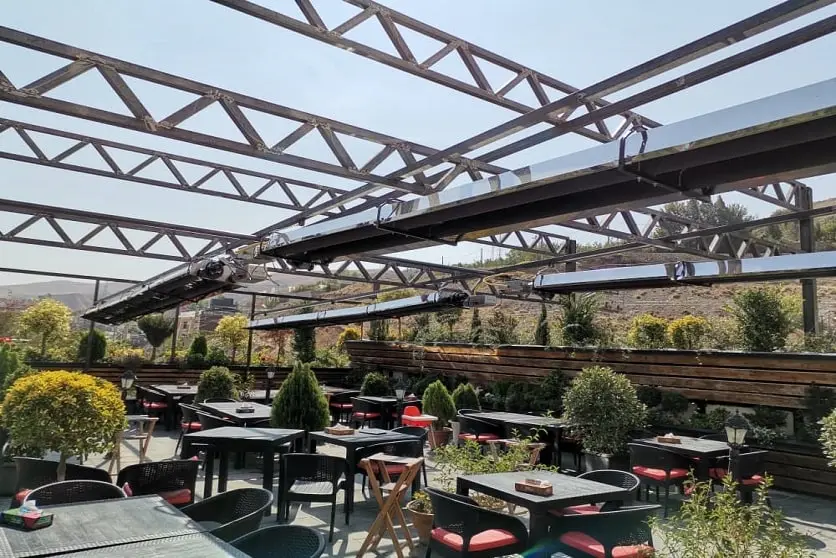

بخاری لوله ای گرماتاب گازی به دو صورت آویز از سقف و یا زاویه دار در محیط نصب میگردد. در سوله ها و سالنها با ابعاد بزرگ و ارتفاع بلند و همچنین فضای باز ویلا و رستوران از گرماتاب لوله ای یو شکل استفاده میگردد. در گلخانه ها  که شدت حرارت کمتری مورد نیاز میباشد  گرماتاب با لوله های خطی نصب و راه اندازی میشود. در سوله هایی که دارای جرثقیل سقفی میباشند و یا در برخی فضاهای باز، نصب دستگاه گرماتاب به صورت زاویه دار صورت میپذیرد. در حالت نصب گرماتاب به صورت زاویه دار یا دیواری، میبایست  دستک یا ساپورت‌هایی مستقر نمود تا گرماتاب ها به آنها متصل شوند. به منظور تهیه و ساخت ساپورت بر حسب مدل دستگاه از نقشه های زیر استفاده نمایید.

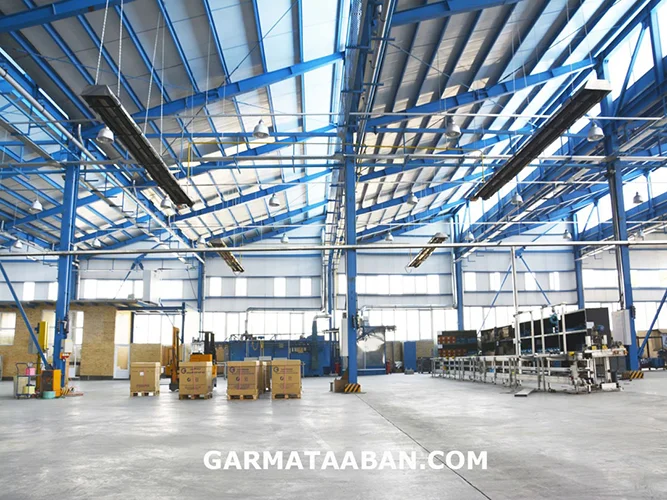

نصب سقفی گرماتاب

در این روش، گرماتاب با استفاده از زنجیر و متعلقات مناسب از سازه سقف آویزان می‌شود و ارتفاع و موقعیت نصب آن متناسب با شرایط سالن و الزامات فنی تعیین می‌گردد.

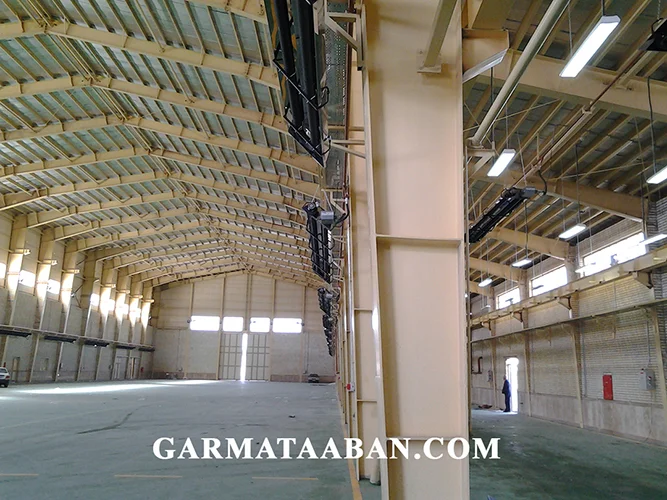

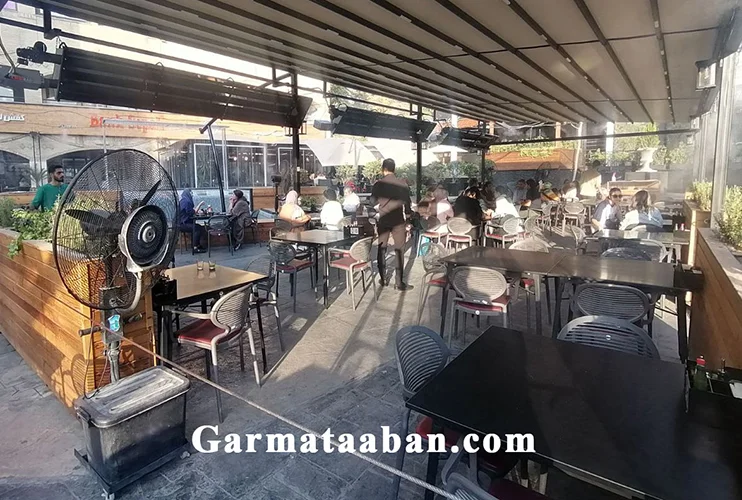

نصب گرماتاب به صورت زاویه دار

در شرایطی که نصب مستقیم از سقف امکان‌پذیر نباشد، گرماتاب می‌تواند با استفاده از ساپورت مناسب و رعایت ارتفاع و فواصل ایمنی، به صورت زاویه‌دار روی دیوار یا سازه نصب شود.

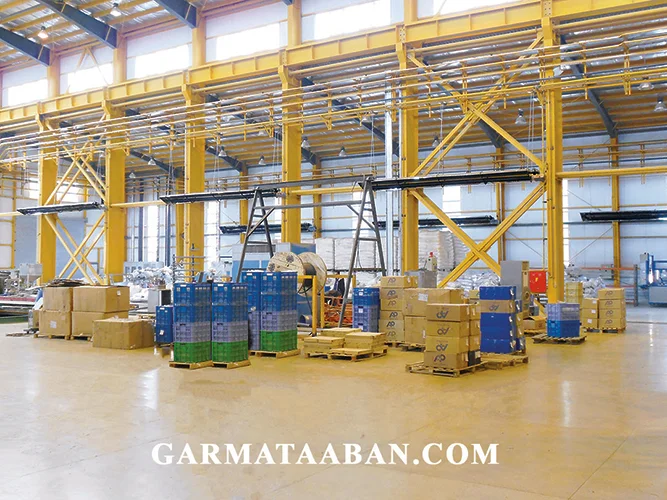

نصب گرماتاب به صورت زاویه دار زیر ریل جرثقیل

در سوله‌هایی که وجود جرثقیل سقفی مانع از نصب مستقیم گرماتاب از سقف می‌شود، دستگاه می‌تواند با استفاده از ساپورت مناسب و با رعایت ارتفاع و فواصل ایمنی، به صورت زاویه‌دار در زیر ریل جرثقیل نصب شود.

جدول مدلها و ظرفیت های حرارتی  دستگاه گرمایش تابشی گرماتاب

مدل دستگاه	15UT	22UT	35UT	40UT	50UT	65UT
طول دستگاه بر اساس متر	2.90	5.24	5.89	6.10	7.62	9.30
عرض دستگاه سانتی متر	49	49	67	67	67	67
وزن دستگاه واحد کیلوگرم	35	63	95	97	144	122
ظرفیت حرارتی K CAL	12900	20000	30000	34400	45000	55/900
ظرفیت حرارتی KW	15	22	35	40	50	65
حداکثر میزان مصرف گاز طبیعی با فشار ۱۷.۸ M BAR فشارخانگی M2/HR	1.4	2.1	3.3	3.8	4.7	6.1
حداقل ارتفاع پیشنهادی نصب متر _ سقفی	1.18	3.6	4.3	4.3	5.7	3.8
حداقل ارتفاع پیشنهادی نصب متر _ زاویه دار	2.70	3	3.6	3.6	5	7.5
حداقل فاصله ایمنی سانتی متر بالای دستگاه	2.10	50	50	50	50	6.5
حداقل فاصله ایمنی سانتی متر زیر لوله آتشخوار	50	125	150	210	210	50
حداقل فاصله ایمنی سانتی متر کنار دستگاه	80	60	60	60	60	280
فیوز قطع جریان اضافی	60	۴ آمپر	۴ آمپر	۴ آمپر	۴ آمپر	60

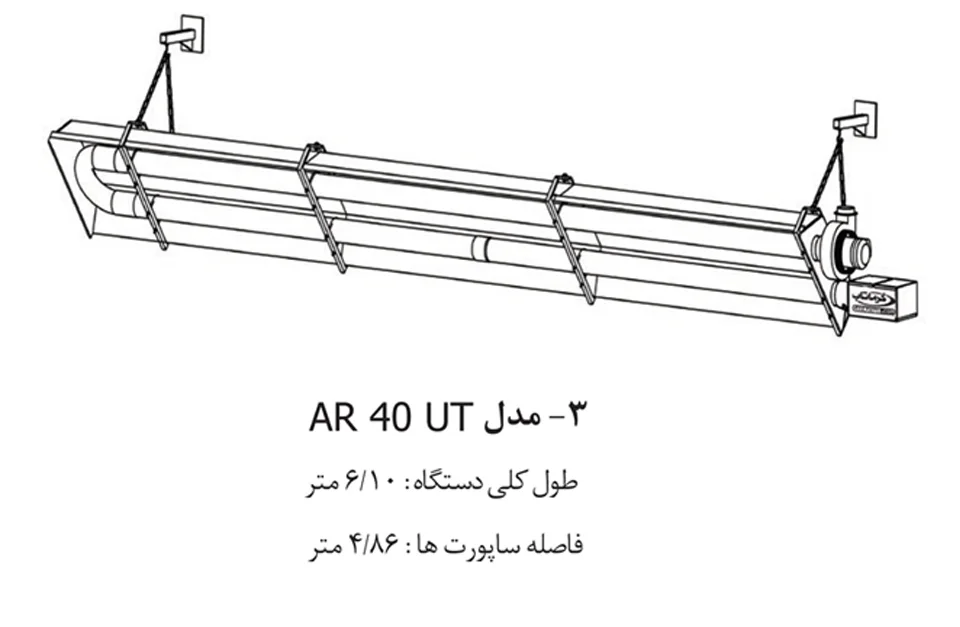

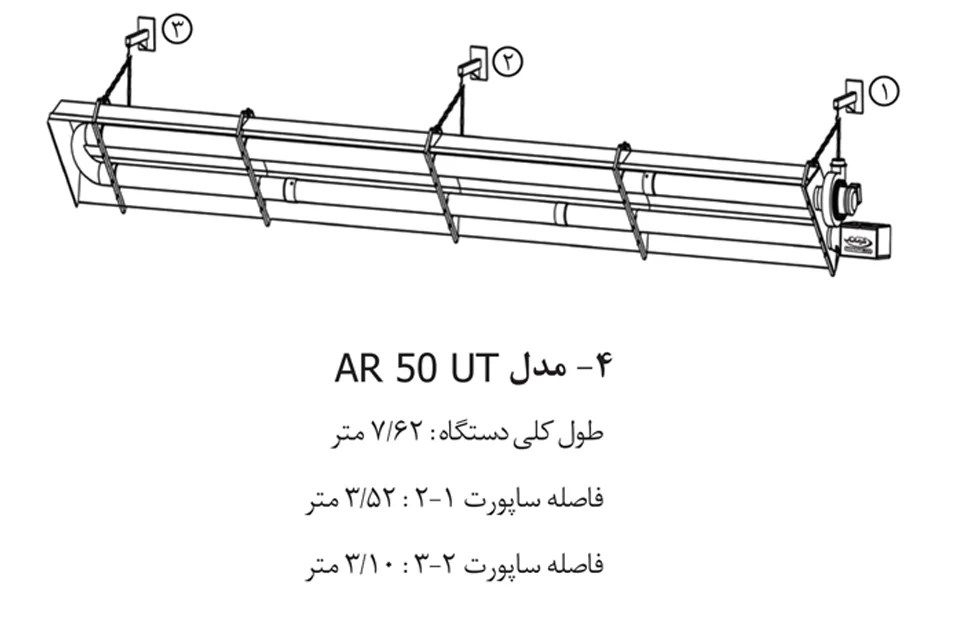

ساپورت گرماتاب و نحوه نصب آن

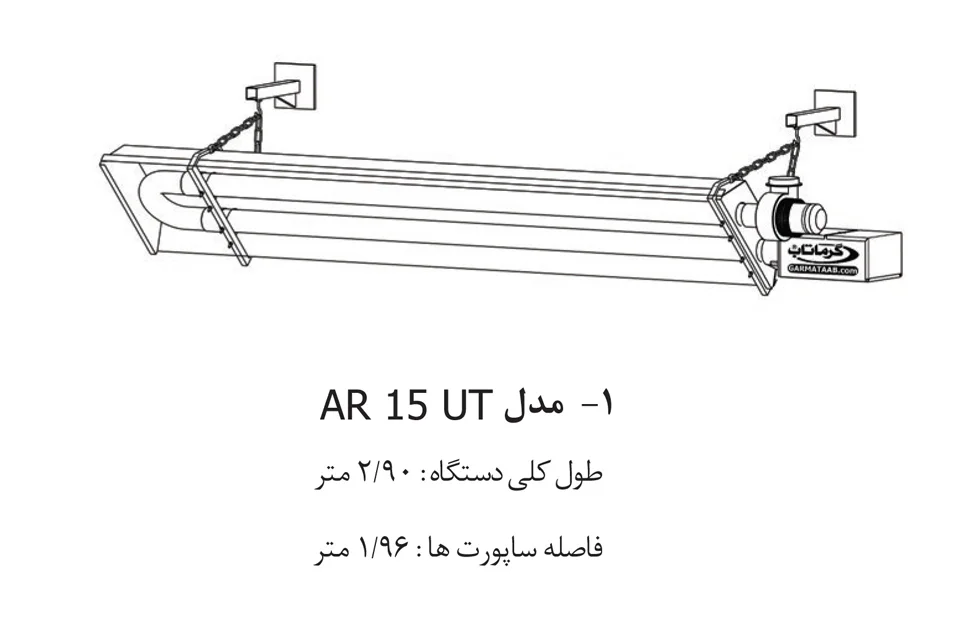

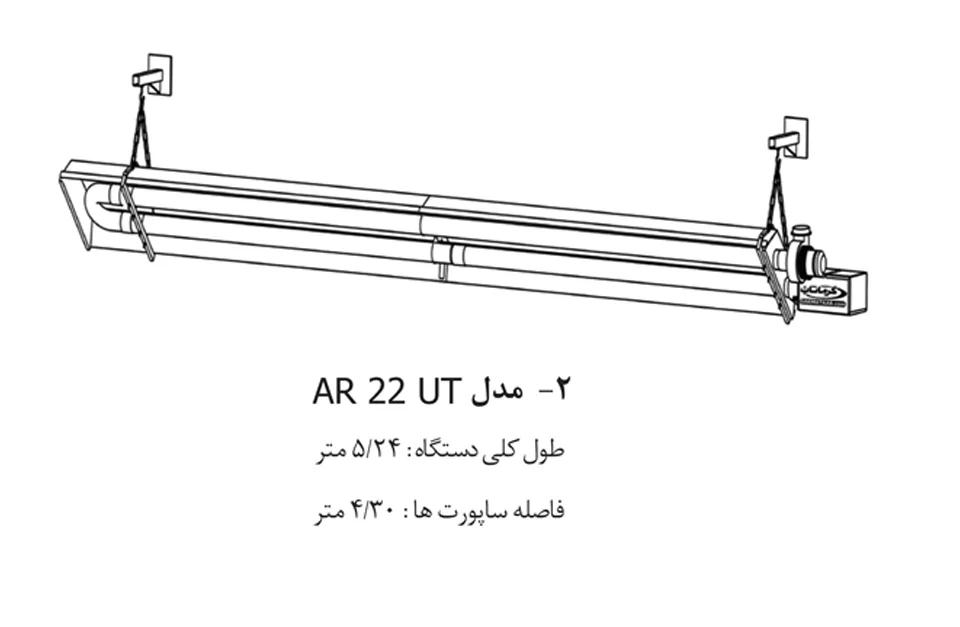

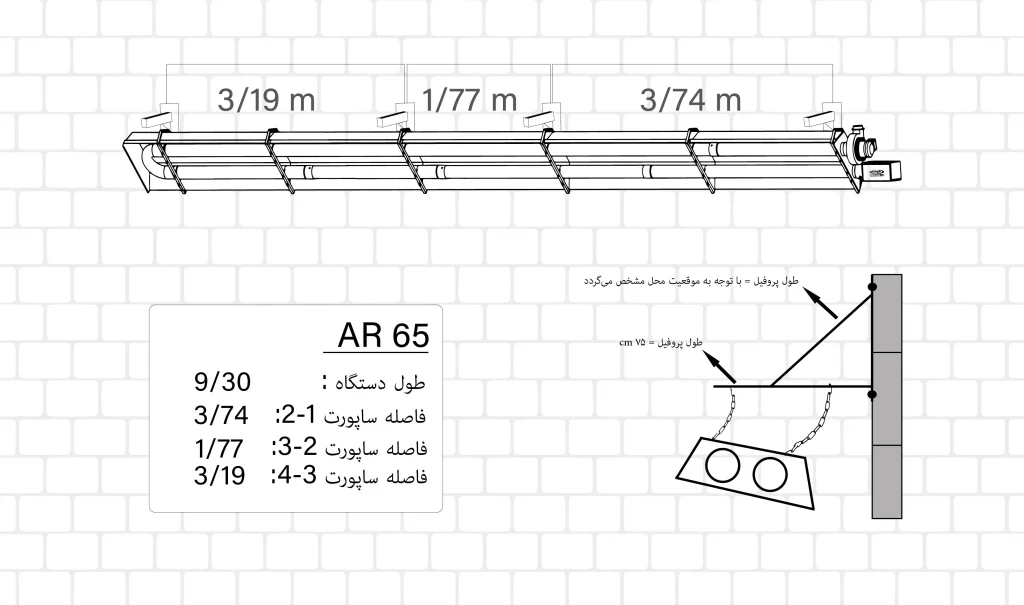

در نصب دیواری یا زاویه‌ دار گرماتاب، استفاده از ساپورت مناسب اهمیت زیادی دارد. نوع و ابعاد ساپورت باید متناسب با مدل دستگاه، وزن تجهیزات و شرایط سازه محل نصب انتخاب شود.  به منظور تامین ساپورت در نصب های دیواری، بر حسب مدل و ظرفیت حرارتی دستگاه به نقشه های ساپورت گرماتاب توجه نمایید.

نکات ضروری در نصب گرماتاب

• فواصل ایمنی را در نصب گرماتاب بر حسب مدل دستگاه و شرایط مندرج در کاتالوگ فنی رعایت نمایید.
• در محیط های با رطوبت بالا از فن ضد رطوبت استفاده نمایید.
• در محیط های مرطوب از لوله های تمام آلومینایز و یا تمام استیل استفاده گردد.
• در سالنهای ورزشی نصب حفاظ جهت جلوگیری از برخور توپ ضروری میباشد.
• از لمس لوله های دستگاه در زمان روشن بودن خودداری نمایید.
• از برخورد جرثقیل در سالنهای صنعتی به دستگاه جلوگیری نمایید.
• مونتاژ، نصب و راه اندازی گرماتاب صرفا توسط پرسنل فنی نمایندگی شرکت ایران مشعل انجام شود.
• فواصل ایمنی از بالای دستگاه مطابق با کاتالوگ فنی را رعایت نمایید.
• از ظرفیت حرارتی مناسب استفاده نمایید.
• در صورت نصب غیر اصولی توسط مشتری، دستگاه از گارانتی خارج میشود.

با توجه به نصب دستگاه گرماتاب در ارتفاع، لازم است جهت انجام عملیات نصب و راه اندازی، از بالابر ایمن و مناسب به منظور دسترسی به محل استقرار دستگاه اسفاده شود. لازم به ذکر است بالابر مزبور  باید به راحتی قابل حمل بوده و از شرایط ایمنی برخوردار باشد و حتی الامکان لمبر و تکانه نداشته باشد.

• به منظور هماهنگی جهت نصب گرماتاب از طریق فرم اعلام آمادگی جهت نصب گرماتاب با کارشناسان ما در ارتباط باشید.

نکات مهم راه اندازی گرماتاب گازی

• با توجه به گاز سوز بودن هیتر تابشی گرماتاب گازی ضروری است سایز لوله گاز با مشخصات جدول شرکت ملی گاز ایران  تطابق داشته و از  فشار و دبی گاز مصرفی هیتر تابشی گرماتاب اطمینان حاصل نمود. شایان ذکر است فشار گاز مورد نیاز دستگاه ۲۰ الی ۲۵ میلی بار بوده و مصرف گاز گرماتاب هر دستگاه برحسب مدل و ظرفیت حرارتی موجود در جدول کاتالوگ تعیین گردد.
• برق مصرفی (وات) ۴۰ الی ۱۰۰ وات – ۲۲۰ ولت تک فاز میباشد.  برق مصرفی دستگاه تک فاز و معادل نیم آمپر میباشد. هر دستگاه مجهز به یک کلید مینیاتوری ۲ آمپر و تابلو برق مربوطه می باشد که برای انجام عملیات راه اندازی میبایست یک کابل سه رشته به ضخامت یک و نیم میلی متر و در فواصل زیاد دو نیم میلی متر (فاز-نول-ارت) از کلید مینیاتوری تا مشعل دستگاه گرماتاب کشیده شود. به منظور اخذ اطلاعات بیشتر در خصوص کابل کشی برق گرماتاب به صفحه مربوطه مراحعه شود.
• بهتر است محل قرارگیری کلیدهای مینیاتوری جهت سهولت در روشن و خاموش کردن، در نزدیکی دستگاه های گرماتاب باشد تا روشن و خاموش کردن در کوتاه ترین زمان ممکن میسر باشد. لازم به ذکر است برای راندمان و کارایی بهتر حتما باید کابل ارت موجود باشد. در غیر اینصورت دستگاه گرماتاب گازی روشن نمیشود،کابل ارت بهتر است استاندارد بوده و از طریق چاه ارت تامین گردد. همچنین از وجود هرگونه نوسانات برق به جهت حساس بودن رله گرماتاب و امکان سوختن آن، از طریق نصب نوسان گیر برق اطمینان حاصل نمایید.

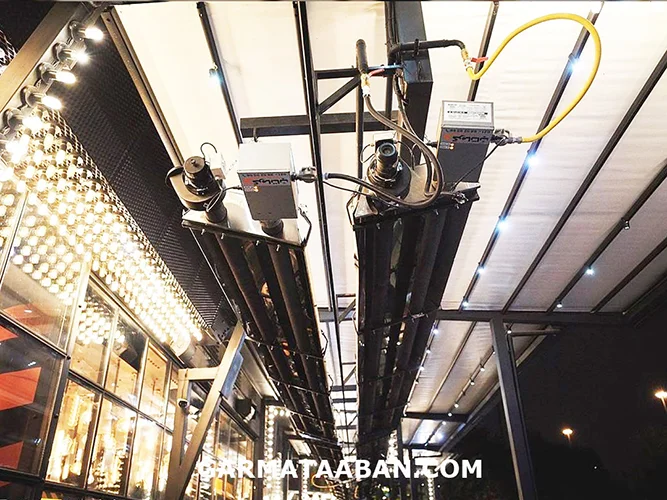

•  لوله کشی گاز گرماتاب میبایست تا نیم متری مشعل مطابق با شکل انجام شود. همچنین بهتر است به منظور حفظ  ایمنی و رعایت قوانین شرکت ملی گاز ایران در خصوص نحوه انجام لوله کشی گاز،  برای هر مصرف کننده دستگاه گرماتاب،یک شیرقطع کن در فاصله یک متر از مشعل گرماتاب و یک قطع کن در ۷۰ سانتی متری از کف در محل نصب قرار گیرد. (مطابق با نقشه پیوست)

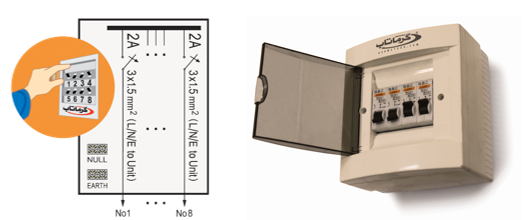

• تابلو برق و کلید مینیاتوری هیتر گرماتاب گازی مطابق با شکل زیر به صورت رایگان ارسال میگردد. حتما از کلیدهای مینیاتوری فوق استفاده نمایید.

تابلو برق و کلید مینیاتوری هیتر گرماتاب گازی مطابق با شکل زیر به صورت رایگان ارسال میگردد. حتما از کلیدهای مینیاتوری فوق استفاده نمایید.

تابلو برق و کلید مینیاتوری هیتر گرماتاب

نصب ترموستات

در سالنهایی مانند  گلخانه و مرغداری و سالنهای ورزشی که نیاز به یکنواختی در تامین گرمایش در کل سطح مساحت سالن وجود دارد میتوان هر دستگاه گرمایش تابشی گرماتاب را با یک ترموستات مجهز نمود. همچنین امکان روشن و خاموش نموده هیتر گرماتاب با ریموت کنترل نیز امکان پذیر است.

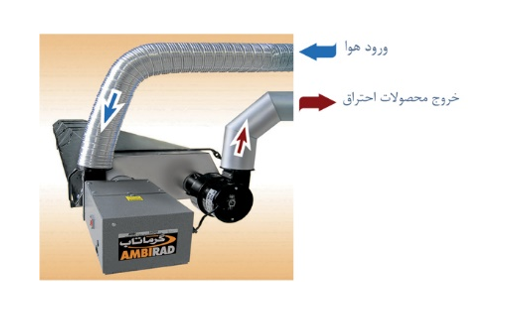

خروج محصولات احتراق و تامین اکسیژن مورد نیاز

در خصوص تامین اکسیژن مورد نیاز مشعل گرماتاب و خروجی محصولات احتراق فن گرماتاب در سالنهایی مانند گلخانه و مرغداری و سالنهای ورزشی که ضرورت تامین اکسیژن و الزام به خروج محصولات احتراق وجود دارد میبایست تمهیدات لازم پیش بینی و اجرا گردد. در این رایطه طبق استانداردهای معتبر اروپایی چنانچه به ازای هر کیلووات توان مصرفی دستگاه گرماتاب، ۱۰ مترمکعب تهویه طبیعی وجود داشته باشد میتوان از دستگاه بدون تعبیه دودکش استفاده نمود.. در صورت نیاز به خروج محصولات احتراق، نصب دودکش با سایز مناسب و حداکثر به طول یک و نیم متر از محل مشعل گرماتاب تا فضای بیرون، ضروری میباشد.

سرویس و نگهداری گرماتاب

سرویس و بازدید سالیانه و اطمینان از صحت تنظیم مشعل گرماتاب ضروری میباشد. کلیه دستگاهای گاز سوز میبایست توسط کارشناسان فنی که در این رابطه آموزشهای لازم را دیده اند صورت پذیرد و از انجام هرگونه سرویس و تعمیر تجهیزات گاز سوز توسط افراد بی تجربه جدا خودداری نمایید. جهت اخذ هماهنگی های  لازم فرم سرویس و تعمیر گرماتاب را تکمیل و  با متخصصین ما در ارتباط باشید.

قطعات مهم گرماتاب شامل رله‌ یا برد الکترونیکی گرماتاب و ایرسوئیچ‌ و شیر برقی بخش حیاتی هیترهای تابشی لوله‌ای هستند که عملکرد آنها در ایمنی و راندمان دستگاه ضروری‌اند. خرابی هر قطعه در یک دستگاه گاز سوز می‌تواند مشکلاتی نظیر روشن نشدن گرماتاب، ضعف در گرمادهی یا حتی خطرات جدی‌تر مثل نشت گاز ایجاد نماید. با انجام سرویس های دوره ای منظم و همچنین نگهداری و تعمیرات صحیح توسط کارشناسان فنی آموزش دیده و همچنین استفاده از قطعات اصلی در زمان خرابی، می‌توانید عمر مفید دستگاه را افزایش داده و گرمایش محیط را با راندمان و بهره وری بالا محقق سازید. همواره توصیه می‌شود با کارشناسان این شرکت به شماره ۰۹۰۲۰۹۰۳۶۶۶ تماس بگیرید تا از عملکرد ایمن دستگاه اطمینان یابید. همچنی جهت خرید و اخذ قیمت گرماتاب و خدمات پس از فروش با کارشناسان ما در ارتباط باشید.
