بررسی مهندسی، پارامترهای طراحی و الزامات عملکرد گرمایش تابشی مرکزی

سیستم‌های گرمایش تابشی مرکزی در دهه‌های اخیر به‌عنوان یک راهکار مهندسی‌شده برای تأمین گرما در فضاهای صنعتی بزرگ توسعه یافته‌اند. شناخت پارامترهای فنی سیستم گرمایش تابشی مرکزی در انتخاب سیستم گرمایشی مناسب تاثیرگزار می باشد. برخلاف سامانه‌های متداول مبتنی بر گردش هوا یا سیال واسط، این سیستم‌ها مستقیماً بر پایه انتقال انرژی تابشی طراحی می‌شوند و از منظر فنی، رفتار حرارتی کاملاً متفاوتی دارند. یکی از شرکت پیشرو در این زمینه شرکت Fraccaro ایتالیا میباشد. این شرکت از جمله مجموعه‌هایی است که این فناوری را به‌صورت صنعتی، استاندارد و قابل محاسبه توسعه داده و آن را وارد پروژه‌های بزرگ اروپایی کرده است.

این مقاله به بررسی جزئیات فنی، منطق طراحی، پارامترهای محاسباتی و الزامات اجرایی گرمایش تابشی مرکزی می‌پردازد؛ به‌گونه‌ای که برای مهندسان تاسیسات و تصمیم‌گیرندگان صنعتی قابل استفاده باشد.

1- مبانی انتقال حرارت در گرمایش تابشی مرکزی یا گرماتاب مرکزی

در گرمایش تابشی مرکزی، انتقال انرژی عمدتاً از طریق تابش مادون‌ قرمز بلند (Long-wave Infrared) انجام می‌شود. این طول موج‌ها در برخورد با سطوح جامد (کف، ماشین‌آلات، بدن انسان) جذب شده و به گرمای محسوس تبدیل می‌شوند.

از نظر مهندسی حرارت :

• سهم انتقال حرارت تابشی در این سیستم‌ ها غالب است.
• سهم همرفت طبیعی (Natural Convection) بسیار محدود و ثانویه است.
• دمای متوسط تشعشعی (MRT) مهم‌ تر از دمای هوای خشک (Dry Bulb Temperature) می‌باشد.

به همین دلیل ، در محاسبات طراحی این سیستم‌ها، معیار آسایش حرارتی با روش‌ های متداول HVAC تفاوت اساسی دارد.

2- ساختار مهندسی سیستم گرمایش تابشی مرکزی یا گرماتاب مرکزی

2-1- واحد تولید حرارت (Heat Generator)

در سیستم‌های گرمایش تابشی مرکزی مبتنی بر فناوری Fraccaro، منبع تولید حرارت معمولاً شامل:

• مشعل گازی گرماتاب مدولار با احتراق کنترل‌ شده
• محفظه احتراق فولادی با آلیاژ مقاوم در برابر شوک حرارتی
• سیستم کنترل نسبت هوا به سوخت (Air-Gas Ratio Control)
• سنسورهای پایش دما، شعله و فشار

ویژگی مهم این واحدها، پایداری دمای خروجی و قابلیت کار در سیکل‌ های طولانی بدون افت راندمان است.

2-2- مبدل حرارتی و انتقال انرژی

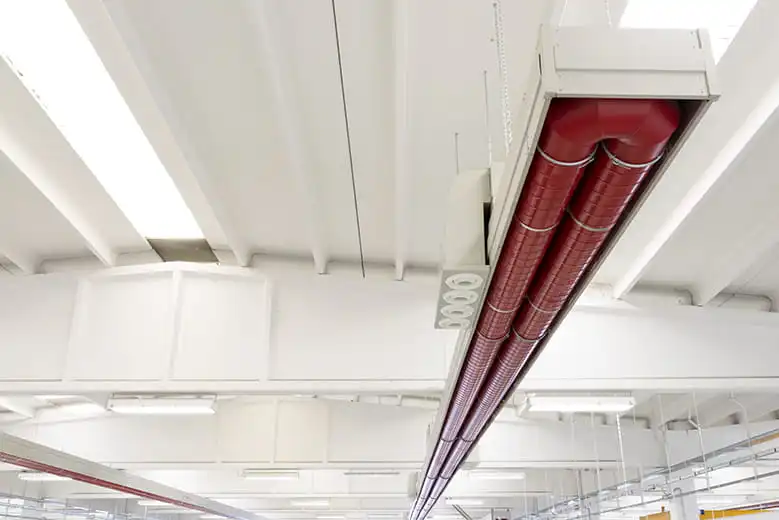

برخلاف سیستم‌ های آب‌گرم یا بخار، در گرمایش تابشی مرکزی، لوله‌ های تابشی گرماتاب خود نقش مبدل حرارتی را ایفا می‌کنند. این لوله‌ها:

• از فولاد مخصوص با پوشش مقاوم در برابر اکسیداسیون ساخته می‌شوند.
• قادر به تحمل دماهای سطحی بین 350 تا 550 درجه سانتی‌گراد هستند.
• دارای ضریب تابش (Emissivity) کنترل‌ شده می‌باشند.

در طراحی شرکت تولید کننده گرمایش مرکزی (Fraccaro ایتالیا،) به‌گونه‌ای انتخاب می‌شود که توزیع دمای سطح یکنواخت باشد و نقاط داغ موضعی ایجاد نشود. این مسیر میتواند به صورت شکل هندسی لوله صاف، یو شکل یا چند مسیره باشد.

3-  بازتابنده‌ ها و کنترل جهت تابش

یکی از بخش‌های کلیدی در عملکرد واقعی سیستم، بازتابنده‌های مهندسی‌ شده است. این بازتابنده‌ ها:

• از آلومینیوم آنودایزشده با ضریب بازتاب بیش از 85٪ ساخته می‌شوند.
• دارای پروفیل خم‌ شده با زاویه محاسبه‌ شده هستند.
• تابش را به ناحیه اشغال‌شده انسان (Occupied Zone) هدایت می‌کنند.

در طراحی‌های شرکت Fraccaro ایتالیا، بازتابنده نه‌تنها نقش افزایش راندمان دارد، بلکه در کنترل گرادیان حرارتی عمودی نیز مؤثر است؛ به‌طوری‌که اختلاف دمای کف و سقف به حداقل می‌رسد.

4- محاسبات بار حرارتی در گرمایش تابشی مرکزی

برخلاف سیستم‌های هوایی، محاسبه بار حرارتی در گرمایش تابشی مرکزی فقط بر اساس حجم هوا انجام نمی‌شود. پارامترهای اصلی شامل:

• سطح واقعی اشغال‌ شده
• ارتفاع نصب تابشگرها
• ضریب جذب سطوح (Absorptivity)
• تلفات حرارتی پوسته ساختمان
• نرخ نفوذ هوای سرد

در این سیستم‌ها، معمولاً توان مورد نیاز به ازای هر متر مربع کمتر از سیستم‌های همرفتی است، اما توزیع آن نیازمند طراحی دقیق مسیرهای تابشی می‌باشد.

5- ارتفاع نصب و زاویه تابش

از دید فنی، ارتفاع نصب یکی از حساس‌ترین پارامترهاست. در سیستم‌ های گرمایش تابشی مرکزی :

• ارتفاع‌های بین 6 تا 8 متر قابل پوشش هستند.
• زاویه تابش و فاصله بین خطوط تابشی بر اساس ارتفاع تنظیم می‌شود.
• افزایش ارتفاع، الزاماً به افزایش توان منجر نمی‌شود، بلکه به تغییر آرایش شبکه نیاز دارد.

در سیستم‌های  گرمایش مرکزی تولیدی شرکت Fraccaro ایتالیا، جداول طراحی مشخصی برای نسبت ارتفاع به فاصله نصب وجود دارد که از ایجاد نقاط سرد جلوگیری می‌کند.

6- سیستم کنترل و اتوماسیون

گرمایش تابشی مرکزی بدون کنترل هوشمند عملاً مزیت اقتصادی خود را از دست می‌دهد. کنترل‌های پیشرفته شامل:

• ترموستات‌های منطقه‌ای (Zone Control)
• سنسور دمای تشعشعی
• کنترل مدولار مشعل
• امکان زمان‌بندی و کاهش بار در ساعات غیرکاری

این سطح از کنترل باعث می‌شود مصرف سوخت دقیقاً متناسب با نیاز واقعی سالن تنظیم شود، نه بر اساس حداکثر بار.

7- الزامات ایمنی و استانداردها

سیستم‌های گرمایش تابشی مرکزی طراحی‌شده بر اساس رویکرد اروپایی، الزاماً با استانداردهای زیر همخوانی دارند :

•  سیستم‌های گرمایش تابشی گازی (EN 416)
• ایمنی تجهیزات حرارتی صنعتی(EN 746)
• استانداردهای NOx و CO برای احتراق تمیز

رعایت این استانداردها باعث می‌شود سیستم در بلندمدت پایدار، ایمن و قابل اعتماد باشد.

8- مقایسه فنی با سیستم‌های موتورخانه‌ای

از منظر مهندسی انرژی، گرمایش تابشی مرکزی:

• نیاز به سیال واسط (آب یا بخار) ندارد.
• افت انتقال انرژی ندارد.
• پاسخ حرارتی سریع‌تری دارد.
• جرم حرارتی سیستم کمتر است.

به همین دلیل، در گرمایش سالن‌های صنعتی، این سیستم‌ها معمولاً راندمان فصلی بالاتری نسبت به موتورخانه‌های سنتی دارند.

جمع‌بندی فنی

گرمایش تابشی مرکزی، آن‌گونه که در سیستم‌های طراحی‌شده توسط شرکت‌هایی مانند Fraccaro ایتالیا دیده می‌شود، صرفاً یک «بخاری قوی» نیست، بلکه یک سامانه مهندسی‌شده انتقال انرژی است. موفقیت این سیستم وابسته به:

• طراحی دقیق
• محاسبات مهندسی صحیح
• انتخاب اجزای استاندارد
• و اجرای اصولی

در صورت رعایت این موارد، گرمایش تابشی مرکزی می‌تواند یکی از پایدارترین، کم‌مصرف‌ترین و حرفه‌ای‌ترین راهکارهای گرمایشی برای فضاهای صنعتی بزرگ باشد.
