از هیتر تابشی لوله ای به منظور تامین گرمایش فضاهای بزرگ، مانند کارخانجات و کارگاه های تولیدی، سوله های ورزشی، گلخانه ها و بسیاری از فضاها که ارتفاع سقف آنها بلند میباشد استفاده میشود. مصرف انرژی هیتر تابشی لوله ای، گاز شهری با فشار گاز حدود 18 میلی بار میباشد. این هیتر ها در ارتفاع نصب شده و از طریق گرمایش تابشی، محیط را را با راندمان بالا و مصارف کم گرم مینماید. هیتر تابشی لوله ای گازی در دو مدل خطی و یو شکل تولید میگردد. از مدلهای خطی به منظور تامین گرمایش فضاهایی که ارتفاع کمتری دارند استفاده میشود. از مدل یو شکل که شدت حرارت بالایی دارند جهت تامین گرمایش سوله ها و فضاهایی که ارتفاع سقف آنها بلند میباشد استفاده میگردد. در این مقاله سعی مینماییم اطلاعات کاملی در خصوص هیتر لوله ای تابشی ارایه گردد.
بهترین هیتر تابشی لوله ای
شرکت ایران مشعل در سال 1379 اقدام به وارد نمودن تکنولوژی ساخت هیتر تابشی لوله ای با برند ثبت شده گرماتاب نمود. تمامی گرماتاب ها از ابتدا تحت لیسانس کمپانی انگلیسی امبیراد و مطابق با استاندارد های روز اروپایی در کشور تولید و عرضه گردید. در ادامه با تدوین استانداردهای مربوط به تولید هیتر های تابشی لوله ای توسط اداره استاندارد ملی ایران، آزمایشگاهی بسیار مجهز به عنوان همکار اداره استاندارد در شرکت ایران مشعل ایجاد گردید. تمامی دستگاههای گرماتاب با ظرفیت های مختلف به صورت 100 درصدی در آزمایشگاه مزبور تست و بازرسی شده و تمامی آنها دارای نشان استاندارد ملی ایران میباشند. از اینرو بسیاری از کارشناسان رشته تاسیسات بهترین هیتر تابشی لوله ای در کشور را برند تجاری ثبت شده گرماتاب میشناسند.
عملکرد هیتر لوله ای تابشی گازی
هیتر یا بخاری تابشی لوله ای بر اساس انتقال حرارت تابشی نسبت به تامین گرمایش محیط کار میکنند. ساخت این وسیله گرمایشی بر اساس گرمایش خورشید طراحی گردیده است. خورشید با فاصله ای طولانی امواج مادون قرمز را به سمت زمین گسیل میدارد. هر کدام از این بسته های انرژی که به آنها فوتون میگویند از سمت خورشید به سمت زمین گسیل میگردد. این بسته های انرژی جذب هوا نشده و فقط پس از برخورد با اجسام انرژی آنها باز شده و به گرما تبدیل میگردد.
از اینرو در هیتر تابشی لوله ای میبایست مشابه همین فرایند ایجاد گردد. در این وسیله گرمایشی پس از روشن نمودن دستگاه ابتدا فن که وظیفه خروج هوای داخل لوله های تابشی را به عهده دارد وارد مدار شده و با مکش هوای داخل لوله، اکسیژن را وارد مشعل مینماید. سپس گاز از طریق شیر برقی موجود در مشعل وارد مشعل شده و با اکسیژن هوا ترکیب میگردد. پس جرقه زدن توسط یک سیستم جرقه زن های ولتاژ، احتراق صورت گرفته و شعله وارد لوله های با ضریب تابشی بالا میگردد. افزایش دمای لوله در مدت زمان کوتاهی حاصل شده به طوری که دمای لوله آتشخوار که متصل به مشعل میباشد در حدود 450 درجه سانتی گراد میشود. حرارت بالای این لوله ها به صفحات رفلکتور که از جنس استیل براق میباشد برخورد نموده و امواج حاصل از آن در هوا منتشر شده و به سمت زمین و اجسام گسیل میگردد. پس از برخورد این امواج با اجسام، انرژی آنها آزاد شده و دمای اجسام و زمین و یا هر جسمی که در معرض تابش باشد افزایش میابد.
نکته مهم در طراحی این دستگاه آن است که امواج تابشی جذب هوا نشده و مستقیما به سمت اجسام گسیل میگرددراندمان بالا، مصارف پایین و همچنین هزینه های پایین نگهداری و تعمیرات و مدت زمان کوتاه در ایجاد حرارت و افزایش دما موجب شده اکثریت فضاهایی که قابلیت نصب آن را داشته باشد جهت تامین گرمایش از آن استفاده نمایند. عدم نیاز به آب نیز یکی از مهمترین مزایای این نوع سامانه های گرمایشی در ایران میباشد.
طراحی و چیدمان هیتر تابشی گرماتاب

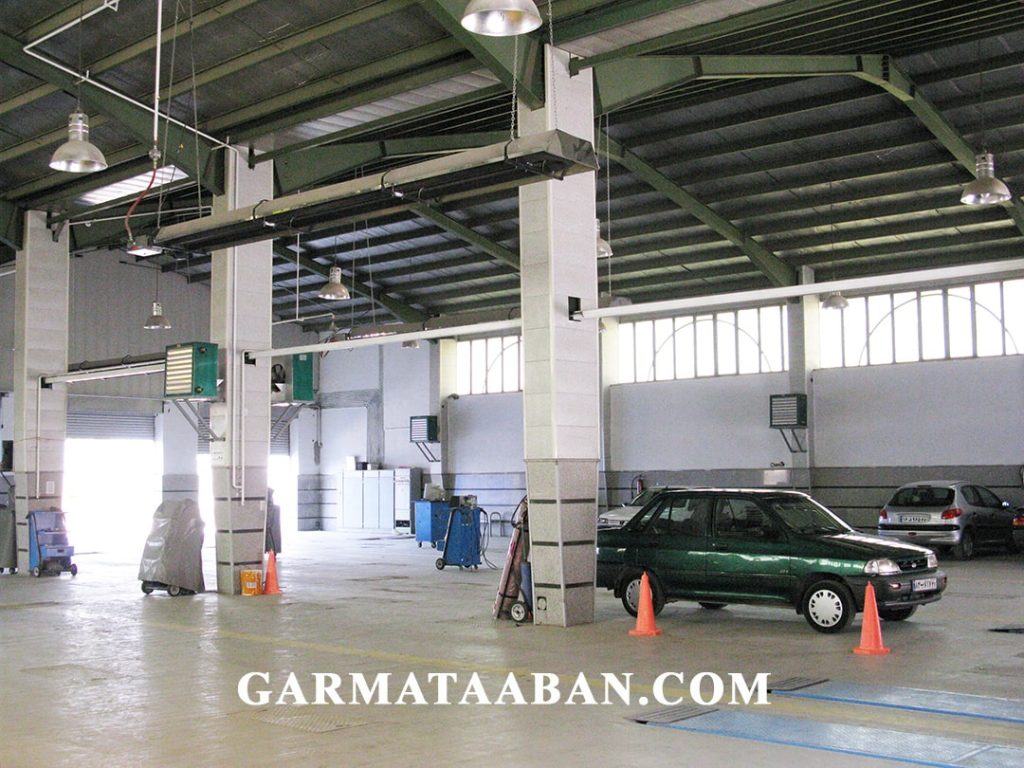

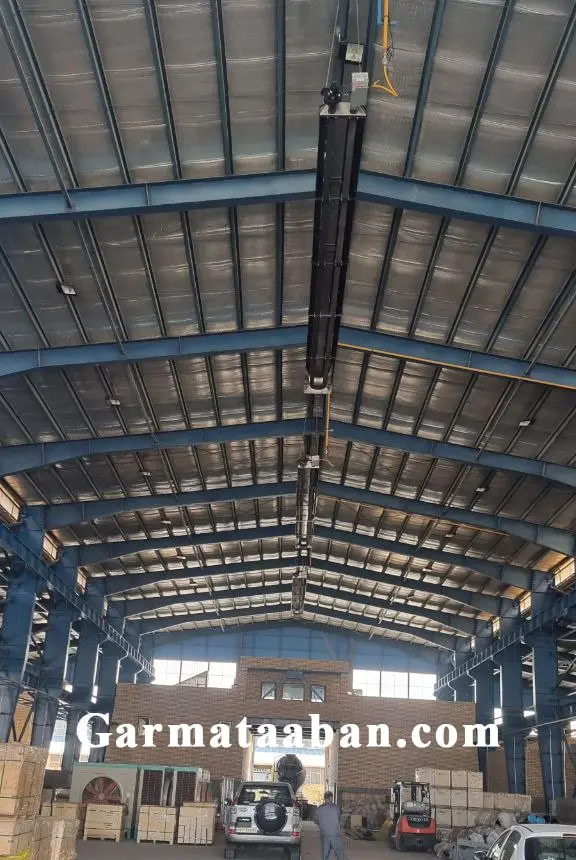

به طور مثال در یک سوله صنعتی به مساحت 1000 متر و ارتفاع 8 متر میتوان به دو صورت گرمایش را با گرماتاب طراحی و چیدمان نمود. اولین سوالی که میبایست داشته باشیم این است که آیا کل مساحت سالن مد نظر است گرمایش آن تامین شود یا فقط بخشها و مناطقی از سالن که پرسنل حضور دارند. اگر بخواهیم کل مساحت سالن را گرم نماییم نیاز به 6 دستگاه گرماتاب با ظرفیت حرارتی 45000 کیلو کالری بر ساعت که با نام دستگاه گرماتاب AR 50 UT شناخته میشود میباشد. این دستگاه در حدود هفت و نیم متر طول دارد و مصرف گاز آن جهت ایجاد این ظرفیت حرارتی، کمتر از 5 متر مکعب بر ساعت میباشد. این دستگاه در ارتفاعی در حدود 6 متری از سطح زمین نصب میشود. اگر در سالن جرثقیل سقفی وجود داشته باشد دستگاه گرماتاب به صورت زاویه دار زیر ریل جرثقیل نصب میگردد. در غیر این صورت با استفاده از زنجیر و به صورت آویز از سقف میتوان گرماتاب را مستقر نمود. مصرف برق این دستگاه نیز در حدود 100 وات میباشد. این دستگاه از طریق یک کلید مینیاتوری 2 آمپر که بر روی دیوار که در دسترس پرسنل میباشد روشن و خاموش میگردد. حال اگر بخواهیم فقط مناطقی از سالن که پرسنل حضور دارند را تامین گرمایش نماییم میبایست موضوع توسط کارشناسان شرکت بررسی شده و این میتواند از یک الی پنج دستگاه، بسته به پراکندگی و ابعاد مورد نیاز گرماتاب را چیدمان نمود.
نحوه نصب و راه اندازی هیتر تابشی لوله ای گازی
همانطور یکه گفتیم شرکت ایران مشعل محصولات تولیدی خود را با برند گرماتاب عرضه مینماید. از اینرو نصب و راه اندازی دستگاهها توسط کارشناسان فنی نمایندگی ها در سراسر کشور و به صورت رایگان صورت میپذیرد. دستگاههای گرماتاب به صورت دمونتاژ به محل مشتری ارسال میگردد. کارشناسان فنی ذی صلاح شرکت پس از مونتاژ اقدام به نصب گرماتاب مینمایند. تامین بالابری مناسب و ایمن جهت دسترسی به سقف از ضروریات مهم میباشد.
لوله کشی گاز و کابل کشی برق هیتر لوله ای تابشی
در زمان لوله کشی گاز میبایست یک شیر گاز در نیم متری مشعل دستگاه که خروجی 3/4 باشد را نصب نمود. این شیر برای آن است که اگر دستگاه نیاز به سرویس داشت در دسترس تعمیر کار قرار داشته باشد. همچنین یک شیر گاز نیز میبایست در ارتفاعی که استاندارد های شرکت ملی گاز ایران تعریف نموده در فاصله ای حدود یک و نیم متری از سطح زمین قرار داشته باشد تا در صورت نیاز به قطع گاز در شرایط اضطراری در دسترس پرسنل باشد. برق مورد نیاز دستگاه گرماتاب میبایست به صورت سه رشته ای (فاز و نول و ارت) با ضخامت 2 باشد.

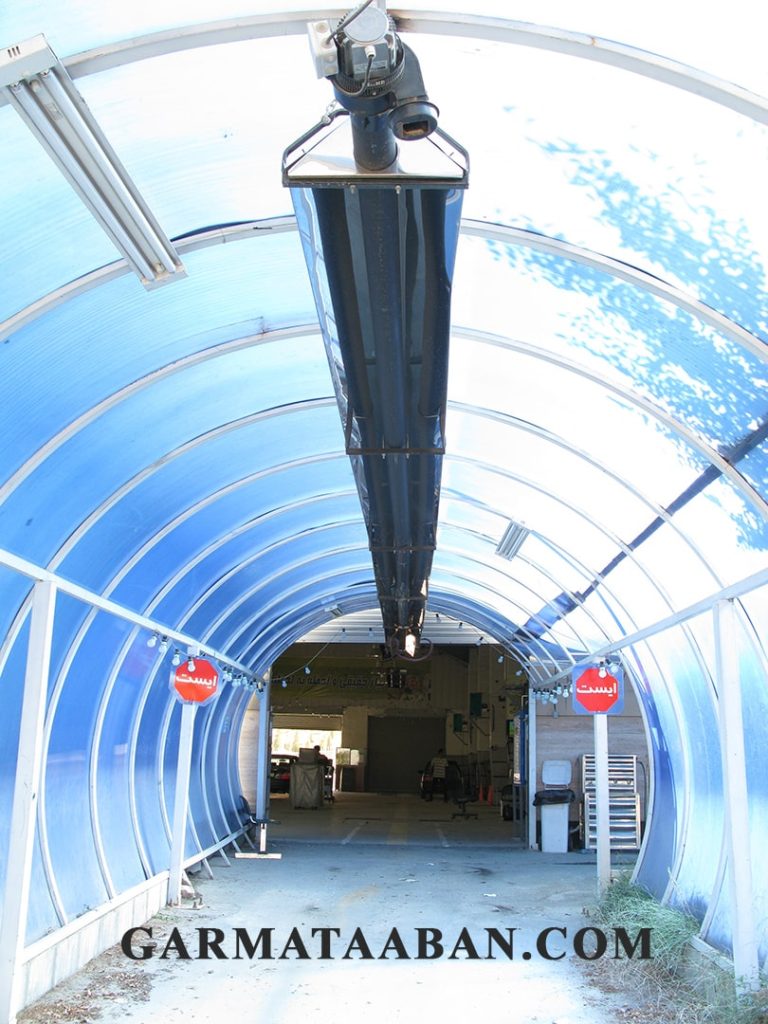

استفاده از هیتر لوله ای تابشی گرماتاب در فضای باز

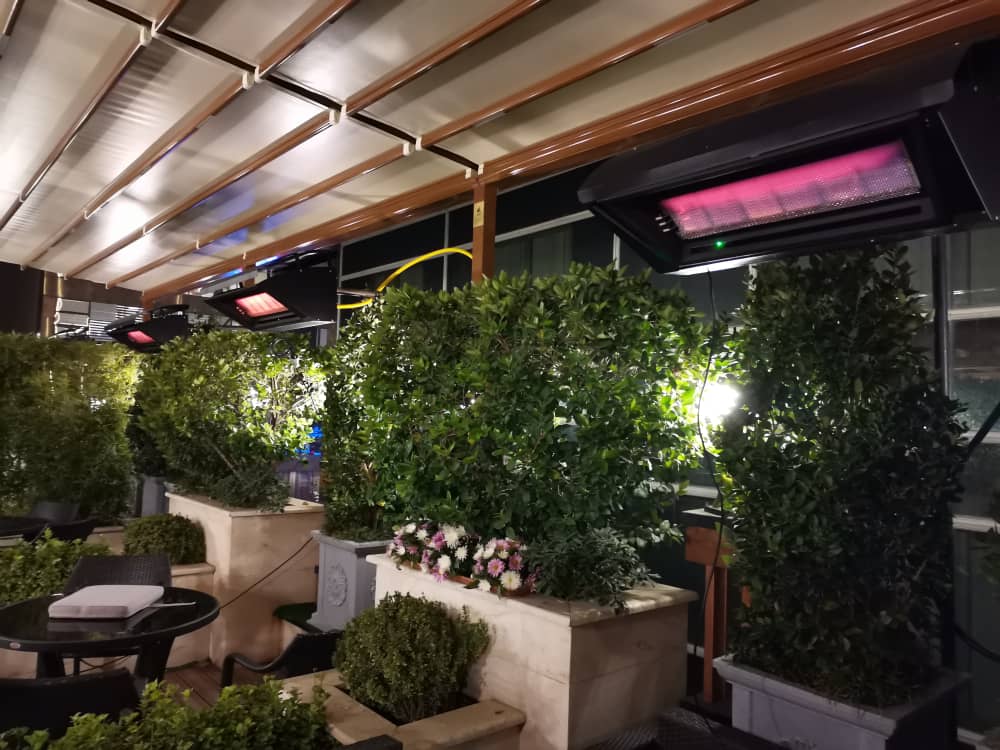

در بسیاری از ویلاها و رستورانها این نیازمندی وجود دارد که در ایام سرد سال آسایش دمایی در فضای باز ایجاد گردد تا بتوانند از این فضاهای ارزشمند به صورت خوبی بهره برد. این دستگاههای گرمایش میتوانند بر روی دیوار یا سقف تراس و بالکن نصب شوند و گرمایش مطلوبی را ایجاد نمایند. ارتفاع نصب گرماتاب در فضای باز با محیط های بسته متفاوت میباشد. از دستگاههای سرامیکی نیز میتوان جهت تامین گرمایش فضاهای کوچک باز استفاده نمود. جهت اطلاعات بیشتر میتوانید به قسمت بخاری سرامیکی تابشی این سایت مراجعه نمایید.
قطعات هیتر تابشی گازی لوله ای سقفی یا دیواری
- مشعل
- لوله آتشخوار استنلس استیل با ضریب تابشی بالا
- شیر برقی
- رفلکتور استیل منعکس کننده
- فن مکنده
- برد الکترونیکی یا رله
- ایر سوئیچ
- توربولاتور
- براکت و کرپی
- کابل برق
- کلید مینیاتور 2 آمپر
- زنجیر گالوانیزه
- گاورنر
مدلهای مختلف هیتر لوله ای تابشی گازی گرماتاب
دستگاه های گرماتاب در مدلها و ظرفیت های حرارتی با ابعاد مختلف که هرکدام برای یک کاربری و فضا مناسب میباشد تولید و عرضه میگردد. در زیر جدول مدلها و مشخصات ابعادی آنها ارایه میگردد.
| مدل دستگاه | 15UT | 22UT | 35UT | 40UT | 50UT | 65UT |
| ظرفیت دستگاه (kcal/h) | 12900 | 20000 | 30000 | 34400 | 45000 | 58500 |
| طول دستگاه (m) | 2/90 | 5/24 | 5/89 | 6/10 | 7/62 | 9/30 |
| مصرف گاز (m3/h) | 1/4 | 2/1 | 3/3 | 3/8 | 4/7 | 6/1 |
| مدل دستگاه | 22SL | 40SL | 50SL | 65SL |
| ظرفیت دستگاه (kcal/h) | 20000 | 34400 | 45000 | 58500 |
| طول دستگاه (m) | 8/02 | 12/70 | 15/15 | 18/6 |
| مصرف گاز (m3/h) | 2/1 | 3/8 | 4/7 | 6/1 |
خرید انواع هیتر لولهای تابشی گازی گرماتاب
درصورتی که تمایل دارید از سامانه های تابشی به منظور تامین گرمایش خور استفاده نمایید به شما پیشنهاد مینماییم جهت دریافت اطلاعات با کارشناسان ما در ارتباط باشید تا بهترین و مناسب ترین برند تابشی را انتخاب نمایید.
از اینرو میتوانید با شماره های مندرج در سایت با ما در تماس باشید. تلفن مستقیم کارشناس گرماتاب 09124884905 می باشد.
گرماتاب برند ثبت شده شرکت ایران مشعل میباشد. در شناسایی گرماتاب اصلی دقت نمایید.
